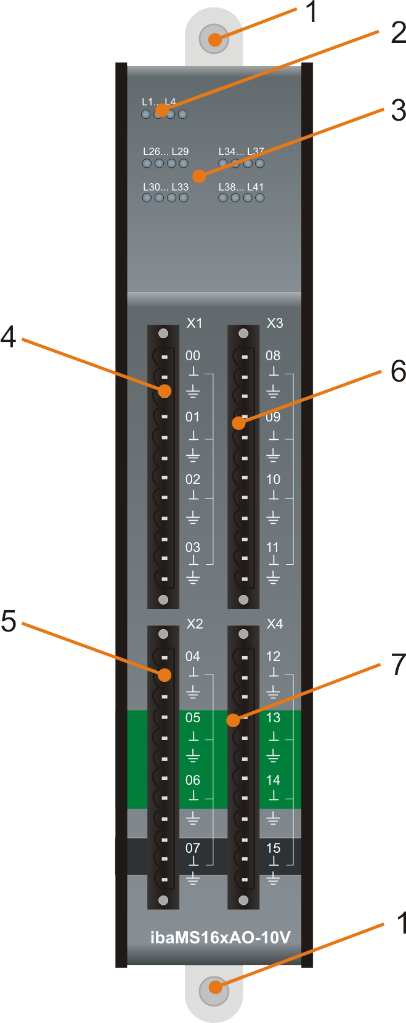

Vorderansicht


1

Befestigungsschrauben

5

Steckverbinder X2 der Analogausgänge 04 bis 07

2

Betriebszustandsanzeige L1 bis L4

6

Steckverbinder X3 der Analogausgänge 08 bis 11

3

Status LED L26 bis L41 der Analogausgänge 00 bis 15

7

Steckverbinder X4 der Analogausgänge 12 bis 15

4

Steckverbinder X1 der Analogausgänge 00 bis 03

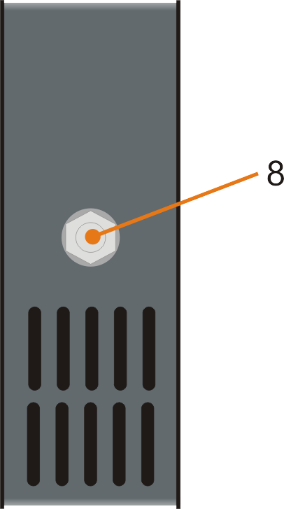

Untersicht


8

Erdungsschraube
