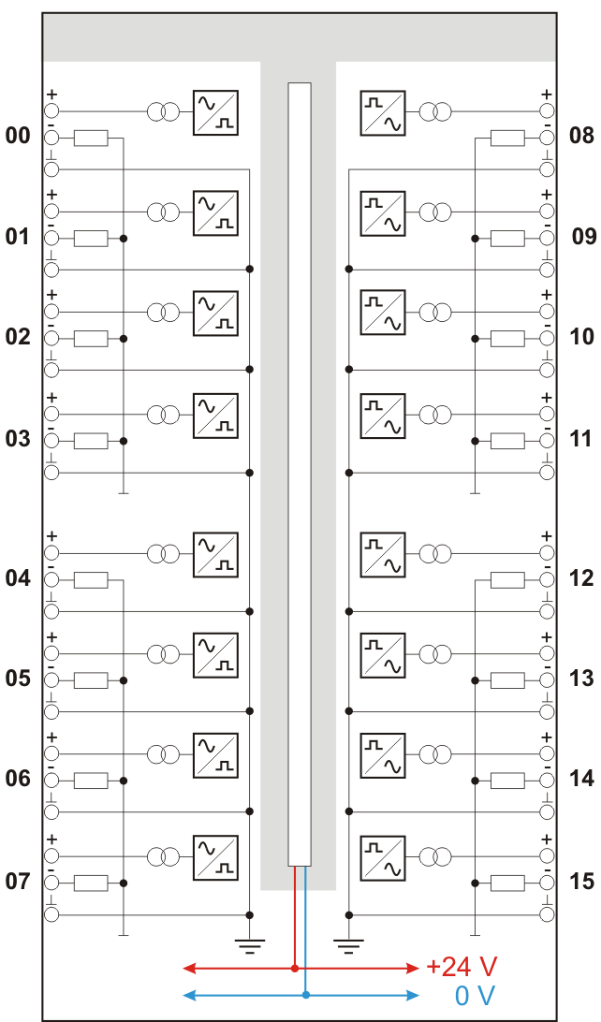

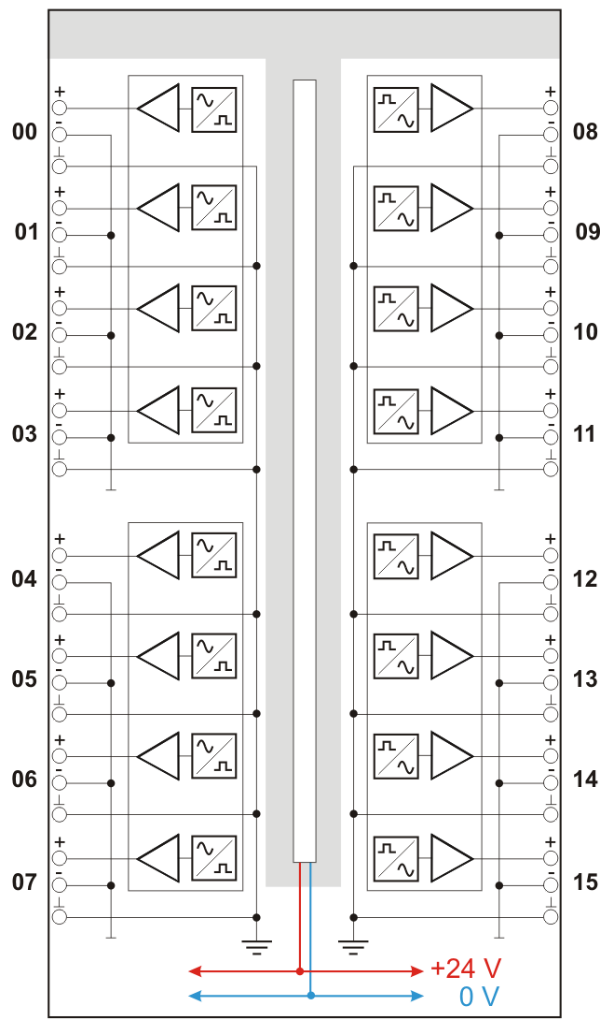

Hier können 16 Ausgangssignale (0...15), jeweils zweipolig zzgl. Masse angeschlossen werden. Vier Signale ergeben jeweils eine Signalgruppe. Signalgruppen sind untereinander galvanisch getrennt.
Pinbelegung
|
Pin |
Anschluss |
LED |
Pin |
Anschluss |
LED |
|
|---|---|---|---|---|---|---|
|
1 |
Analogausgang 00 + |
L26 |
1 |
Analogausgang 08 + |
L34 |
|
|
2 |
Analogausgang 00 − |
2 |
Analogausgang 08 − |
|||
|
3 |
Analogausgang 00 |
3 |
Analogausgang 08 |
|||
|
4 |
Analogausgang 01 + |
L27 |
4 |
Analogausgang 09 + |
L35 |
|
|
5 |
Analogausgang 01 − |
5 |
Analogausgang 09 − |
|||
|
6 |
Analogausgang 01 |
6 |
Analogausgang 09 |
|||
|
7 |
Analogausgang 02 + |
L28 |
7 |
Analogausgang 10 + |
L36 |
|
|
8 |
Analogausgang 02 − |
8 |
Analogausgang 10 − |
|||
|
9 |
Analogausgang 02 |
9 |
Analogausgang 10 |
|||
|
10 |
Analogausgang 03+ |
L29 |
10 |
Analogausgang 11 + |
L37 |
|
|
11 |
Analogausgang 03 − |
11 |
Analogausgang 11 − |
|||
|
12 |
Analogausgang 03 |
12 |
Analogausgang 11 |
|||
|
1 |
Analogausgang 04 + |
L30 |
1 |
Analogausgang 12 + |
||
|
2 |
Analogausgang 04 − |
2 |
Analogausgang 12 − |
L38 |
||
|
3 |
Analogausgang 04 |
3 |
Analogausgang 12 |
|||
|
4 |
Analogausgang 05 + |
4 |
Analogausgang 13 + |
|||
|
5 |
Analogausgang 05 − |
L31 |
5 |
Analogausgang 13 − |
L39 |
|
|
6 |
Analogausgang 05 |
6 |
Analogausgang 13 |
|||
|
7 |
Analogausgang 06 + |
7 |
Analogausgang 14 + |
|||
|
8 |
Analogausgang 06 − |
L32 |
8 |
Analogausgang 14 − |
L40 |
|
|
9 |
Analogausgang 06 |
9 |
Analogausgang 14 |
|||
|
10 |
Analogausgang 07+ |
10 |
Analogausgang 15 + |
|||
|
11 |
Analogausgang 07 − |
L33 |
11 |
Analogausgang 15 − |
L41 |
|
|
12 |
Analogausgang 07 |
12 |
Analogausgang 15 |
|||
Hinweis |
|
|---|---|
|
Signale müssen jeweils auf den eigenen Kanal zurückgeführt werden. Es ist nicht zulässig das Signal auf einen anderen Kanal zurückzuführen. |
|
