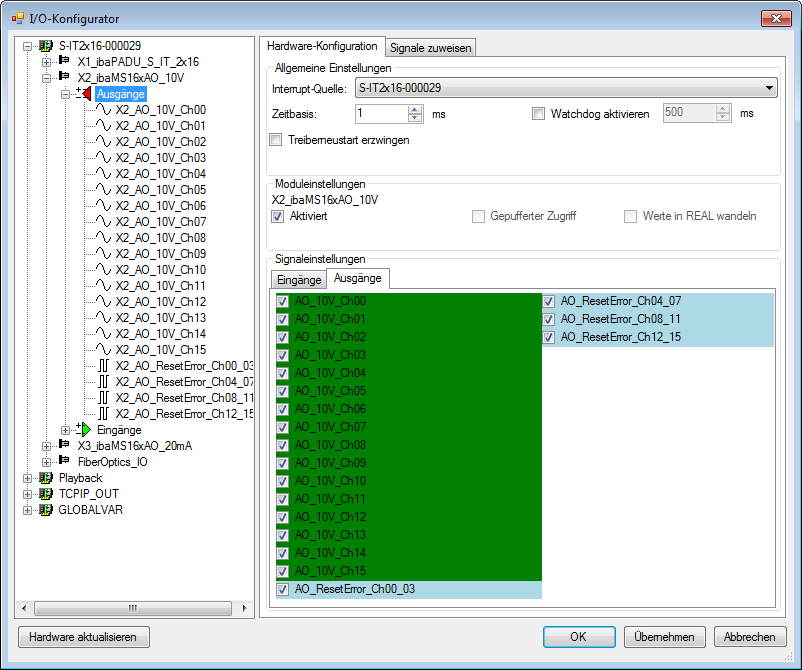

Die Signale werden im I/O-Konfigurator von ibaLogic-V5 konfiguriert. Öffnen Sie den I/O-Konfigurator über das Menü Konfiguration – I/O-Konfigurator. Wenn Sie auf den Button <Hardware aktualisieren> klicken, erkennt ibaLogic-V5 die Modulbaugruppe.
ibaMS16xAO-10V bietet folgende Signalgruppen:
-
Ausgänge
-
Eingänge
Alle verfügbaren Status- bzw. Fehlerinformationen sind unter Eingänge gelistet.
|
Signal |
Bedeutung |
|---|---|
|
Eingänge |
|
|
AO_On_Ch[00..15] |
physikalischer Kanalstatus: 0 = Kanal nicht betriebsbereit 1 = Kanal betriebsbereit |
|
AO_Err_Ch[00_03…12_15] |
Fehlerzustand einer Viererwurzel, siehe Kapitel Kanalschutzfunktion. |
|
StatusIn |
Statusinformationen über das gesteckte Eingangsmodul (bei Ausgangsmodul ohne Funktion): 0 = Modul nicht initialisiert 1 = Modul läuft >1 = Fehler (z.B. Modul nicht initialisierbar) |
|
StatusOut |
Statusinformationen über das gesteckte Ausgangsmodul (bei Eingangsmodul ohne Funktion): 0 = Modul nicht initialisiert 1 = Modul läuft >1 = Fehler (z.B. Modul nicht initialisierbar) |
|
Ausgänge |
|
|
AO_10V_Ch[00..15] oder AO_20mA_Ch[00..15] |
Analoge Ausgangssignale (INT) -32768…+32767 (-10 V…+10 V oder -20 mA…+20 mA) |
|
AO_ResetError_Ch[00_03…12_15] |
Setzt den Fehler einer Wurzel „AO_Err_Ch[00_03…12_15]“ zurück: 0 = Fehler nicht zurücksetzen 1 = Fehler zurücksetzen (Die Länge eines ibaLogic-V5-Taskzykluses reicht als Rücksetzsignal aus.) |
