Die Beschreibung erfolgt beispielhaft am Modul ibaMS16xAI-10V. Die Signale werden im I/O-Konfigurator von ibaLogic-V5 konfiguriert.

  1. Öffnen Sie den I/O-Konfigurator über das Menü ExtrasI/O-Konfigurator.

  2. Klicken Sie auf den Button <Hardware aktualisieren>.

    ibaLogic-V5 erkennt die Modulbaugruppe.

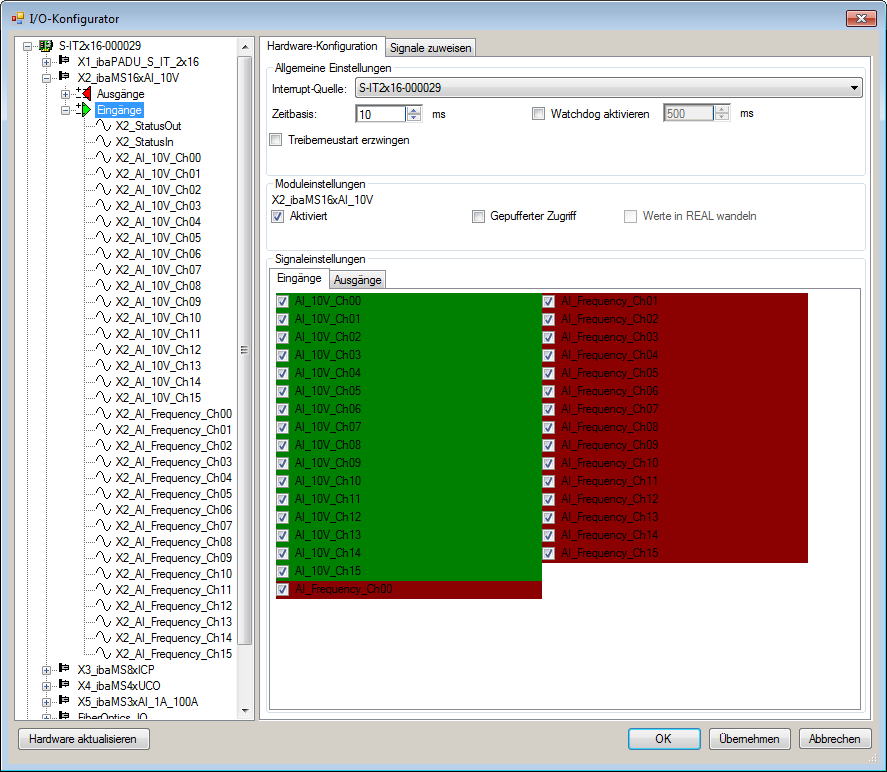

    Die analogen Eingangskanäle und die Netzfrequenzsignale werden im Register Eingänge angezeigt.

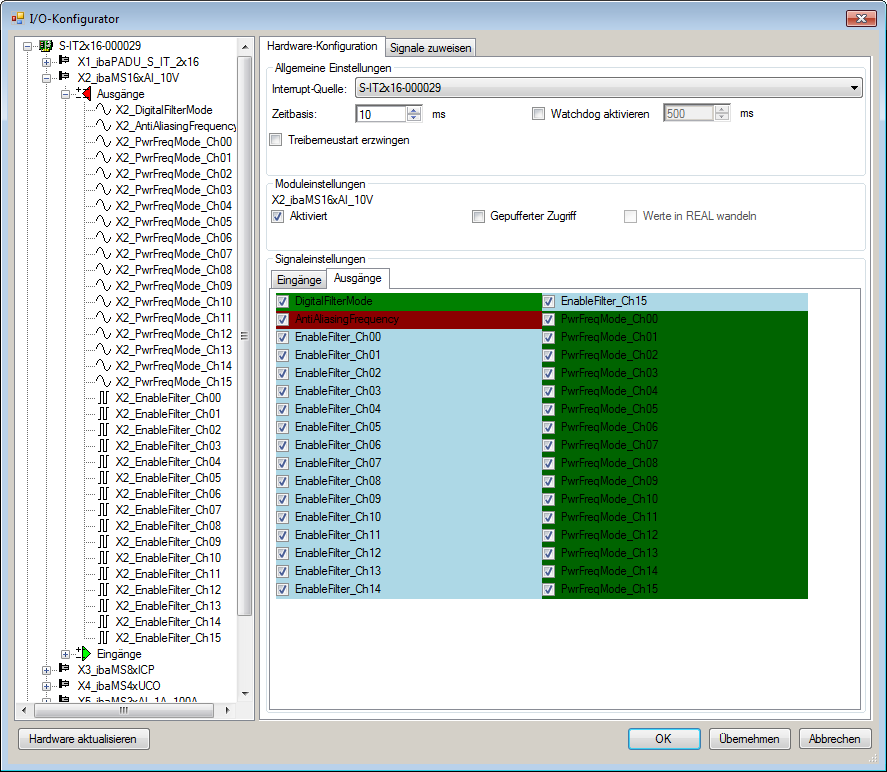

  3. Mit Signalausgängen werden die Filter zugeschaltet und konfiguriert und der Modus für die Frequenzmessung eingestellt.

Signal

Bedeutung

Eingänge

AI_10V_Ch[00…15]

Analoge Eingangssignale

AI_Frequency_Ch[00…15]

Berechnete Netzfrequenzen

StatusIn

Statusinformationen über das gesteckte Eingangsmodul (bei Ausgangsmodul ohne Funktion):

0 = Modul nicht initialisiert

1 = Modul läuft

>1 = Fehler (z.B. Modul nicht initialisierbar)

StatusOut

Statusinformationen über das gesteckte Ausgangsmodul (bei Eingangsmodul ohne Funktion):

0 = Modul nicht initialisiert

1 = Modul läuft

>1 = Fehler (z.B. Modul nicht initialisierbar)

Ausgänge

DigitalFilterMode

Aktiviert den digitalen Antialiasing-Filter zusätzlich zum analogen Antialiasing-Filter (falls aktiviert)

AntiAliasingFrequency

Einstellung der Grenzfrequenz des digitalen Antialiasing-Filters

EnableFilter_Ch[00…15]

Aktiviert die analogen Antialiasing-Filter (pro Kanal)

PwrFrqMode_Ch[00…15]

Konfiguriert das Messintervall für die Netzfrequenzmessung (pro Kanal)

Zusätzliche Eingangssignale bei gepuffertem Zugriff

AI_10V_Ch[00…15]_buf

Eingangspuffer der analogen Eingangssignale

AI_Frequency_Ch[00…15]_buf

Eingangspuffer der berechneten Netzfrequenzen

BufferFillCount

Zähler, wenn Puffer gefüllt ist

BufferOverrun

Zähler für Pufferüberlauf

Zusätzliche Ausgangssignale bei gepuffertem Zugriff

BufferSize

Puffergröße

SubSampling

Untersetzung der Signale
