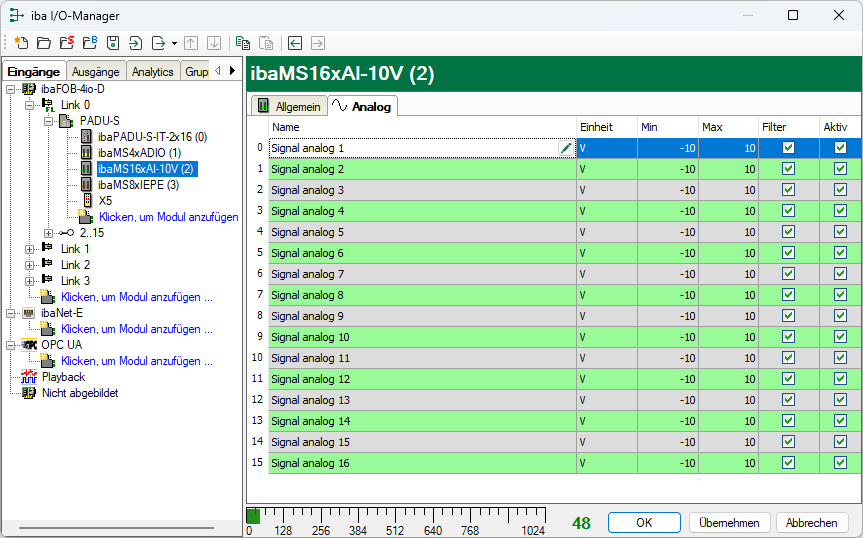

Im Register Analog nehmen Sie folgende Einstellungen vor:

Name

Hier können Sie einen Signalnamen eingeben und zusätzlich zwei Kommentare, wenn Sie auf das Symbol  im Feld Name klicken.

Einheit

Die Einheit "V" ist bereits voreingestellt.

Min

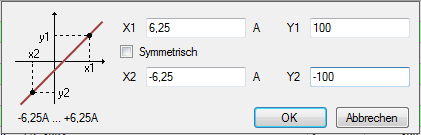

Hier können Sie eine Messbereichsuntergrenze definieren. Der analoge Spannungsnormpegel von -10 V wird einer physikalischen Größe (z. B. -20 °C) zugeordnet.

Max

Hier können Sie eine Messbereichsobergrenze definieren. Der analoge Spannungsnormpegel von +10 V wird einer physikalischen Größe (z. B. +100 °C) zugeordnet.

Filter

Hier können Sie den Antialiasing-Filter: Butterworth 4. Ordnung 20 kHz zuschalten, siehe Filter.

Aktiv

Hier können Sie das Signal aktivieren/deaktivieren

Weitere Spalten können Sie durch das Kontextmenü (rechter Mausklick in der Überschriftenzeile) anzeigen oder verbergen.
