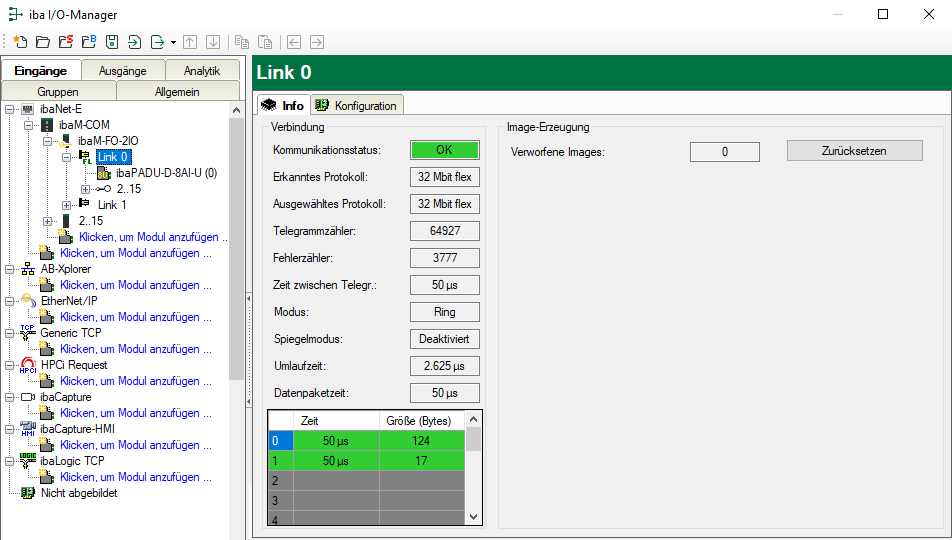

Die Abbildung zeigt die Informationen, die Sie erhalten, wenn ein Link mit 32Mbit Flex arbeitet.
Pro Link können bis zu 15 Geräte in einer Ringstruktur angeschlossen werden. Im Signalbaum entsprechen die Positionen 1 - 15 unterhalb von ibaM-FO-2IO der Adresse, die mit dem Drehschalter am angeschlossenen Gerät eingestellt ist.
Zusätzliche Angaben sind:
Im Bereich "Verbindung"
Zeit zwischen den Telegrammen
Zeit zwischen zwei Telegrammen, die vom ibaM-FO-2IO-Modul gemessen wird. Sie sollte gleich der Datenpaketzeit sein.
Modus
Der Zustand der Verbindung wird angezeigt:
Ring: Ein oder mehrere Geräte (Kaskade) sind bidirektional angeschlossen und der LWL-Ring ist geschlossen.
Offene Kette: Nur der LWL-Eingang ist mit einem Gerät verbunden. Der Ausgang ist nicht angeschlossen oder der Ring ist an einer Stelle der Kaskade unterbrochen.
Spiegelmodus
Anzeige, ob Spiegelmodus deaktiviert oder aktiviert ist. Ist der Spiegelmodus aktiviert, wird angezeigt, ob das Modul als Master- oder Slave-System konfiguriert ist. Beschreibung des Spiegelmodus siehe Kapitel Spiegelmodus mit 32Mbit Flex.
Umlaufzeit
Telegrammlaufzeit im geschlossenen LWL-Ring. Die Zeit hängt ab von der Anzahl der angeschlossenen Geräte in der Kaskade (ca. 2 µs pro Gerät). Aufgrund dieser Umlaufzeit, können die Daten der angeschlossenen Geräte max. um einen Telegrammzyklus asynchron sein.
Datenpaketzeit
Zyklus, mit dem die Datenpakete abgeschickt werden. (Kleinste eingestellte Zeitbasis der angeschlossenen Geräte. Die Zeitbasis aller Geräte muss ein Vielfaches der kleinsten Zeitbasis sein.)
Tabelle
Die Tabelle zeigt die Zykluszeit und die Datengröße für die jeweiligen Kanäle:
Zeile 0: Ethernet-Kanal Zeilen 1-15: angeschlossene Geräte mit der jeweiligen Adresse 1-15
