Bei Gerätekonfigurationen, die im 32Mbit Flex-Modus arbeiten, werden im I/O-Manager alle Module sowohl im Register Eingänge als auch im Register Ausgänge angezeigt.

Je nachdem, in welchem Register Sie sich befinden, können Sie entweder die Eingangs- oder die Ausgangssignale konfigurieren.

Am Beispiel des iba-Modularsystems wird im Folgenden die Konfiguration der Ausgänge erläutert.

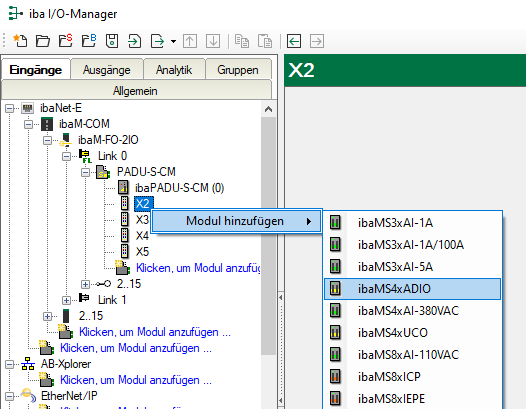

Module, wie in diesem Beispiel ein Mischmodul mit digitalen und analogen Ein- und Ausgängen (ibaMS4xADIO), können sowohl im Register Eingänge als auch Ausgänge hinzugefügt werden.

Um die Ausgangssignale zu konfigurieren, müssen Sie das Register Ausgänge wählen.

Hier können Sie – je nach Modultyp – analoge und/oder digitale Ausgangssignale definieren.

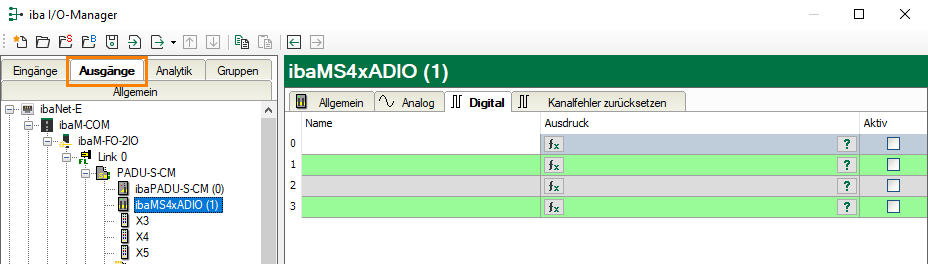

Digitale Ausgangssignale im Register Digital:

Analoge Ausgangssignale im Register Analog:

Hinweis
	Einige Gerätemodule, die nur für Ausgänge bestimmt sind, bieten zusätzlich im Register Eingänge meist digitale Diagnosesignale an. Diese Signale können Sie zur Überwachung der Ausgangsfunktion nutzen.

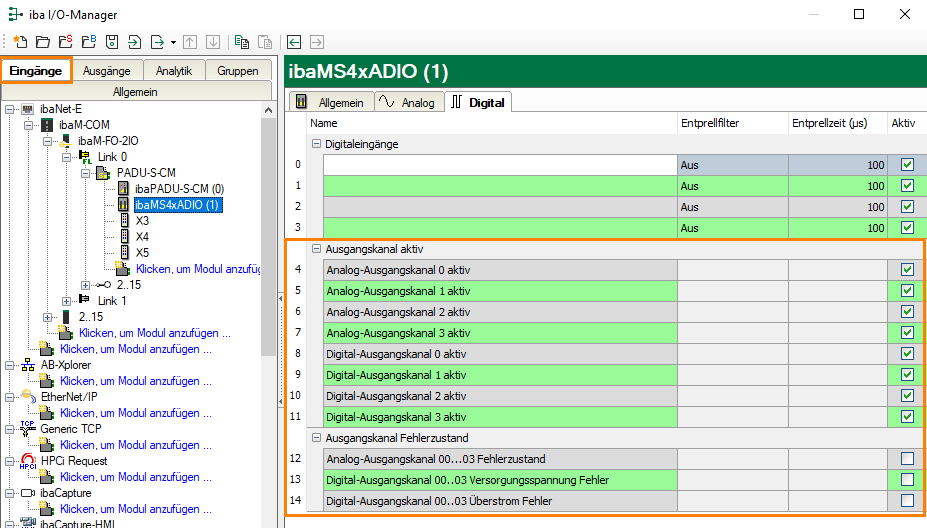

Digitale Diagnosesignale eines Ausgangsmoduls:
