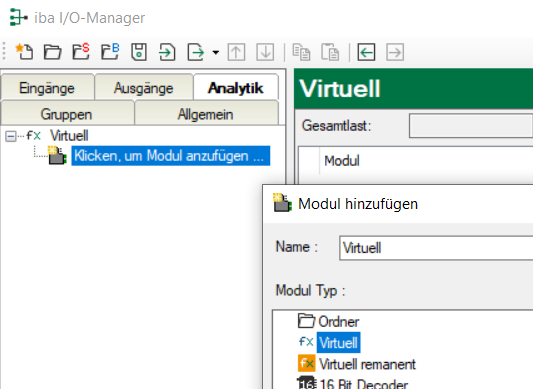

Im Register Analytik im I/O-Manager können Sie virtuelle Module hinzufügen. Klicken Sie dazu auf den Link unter der Schnittstelle Virtuell und wählen den Modultyp Virtuell aus.

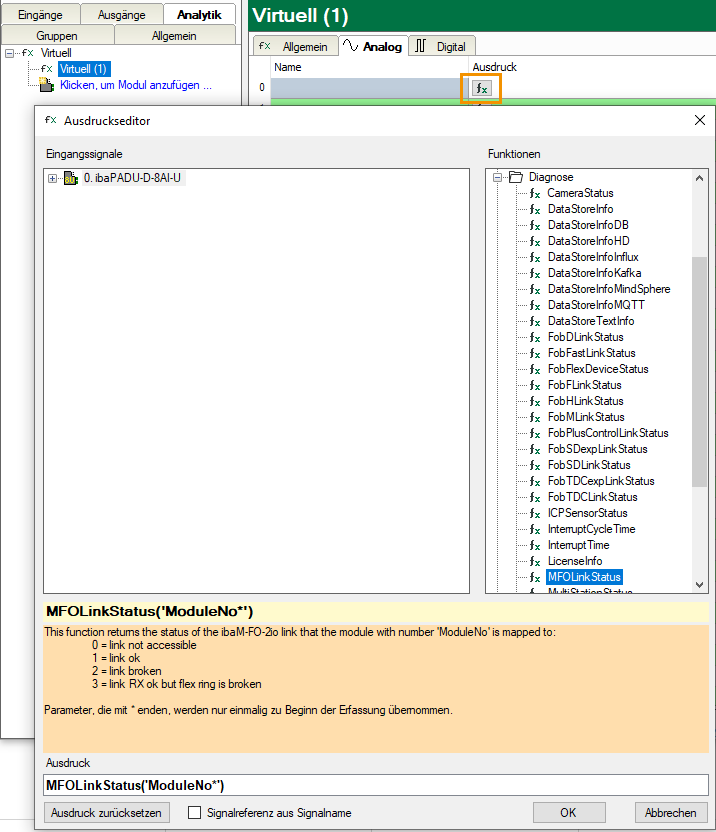

Mit dem Ausdruckseditor können spezielle virtuelle Funktionen für die Diagnose und zur Überwachung der LWL-Verbindungen ausgewählt werden. Diese stehen dann als sog. virtuelle Signale zur Verfügung und geben den aktuellen Status der Verbindung wieder. Diese Signale können in ibaPDA aufgezeichnet und weiter verarbeitet werden.

Funktion

MFOLinkStatus('ModuleNo*')

Diese Funktion gibt den Status der LWL-Verbindung eines ibaM-FO-2IO-Moduls wieder.

Argumente

'ModuleNo*

Modulnummer eines an das ibaM-FO-2IO-Modul angeschlossenen Teilnehmers

Ergebnisse

0

Link nicht aktiv

1

Link OK

2

Link unterbrochen

3

Link RX OK, aber Flex Ring unterbrochen
