ibaM-EIP-S-1G dient zur Erfassung des zyklischen Datenaustauschs zwischen EtherNet/IP-Originator und Target. Das Gerät kann in ein bestehendes EtherNet/IP-Netzwerk mit einem oder mehreren EtherNet/IP-Originator integriert werden.
Als Sniffer hört das Gerät den zyklischen Datenaustausch der IO-Daten (implicit messaging) zwischen EtherNet/IP-Originator (Controller) und Target (IO-Device) mit.

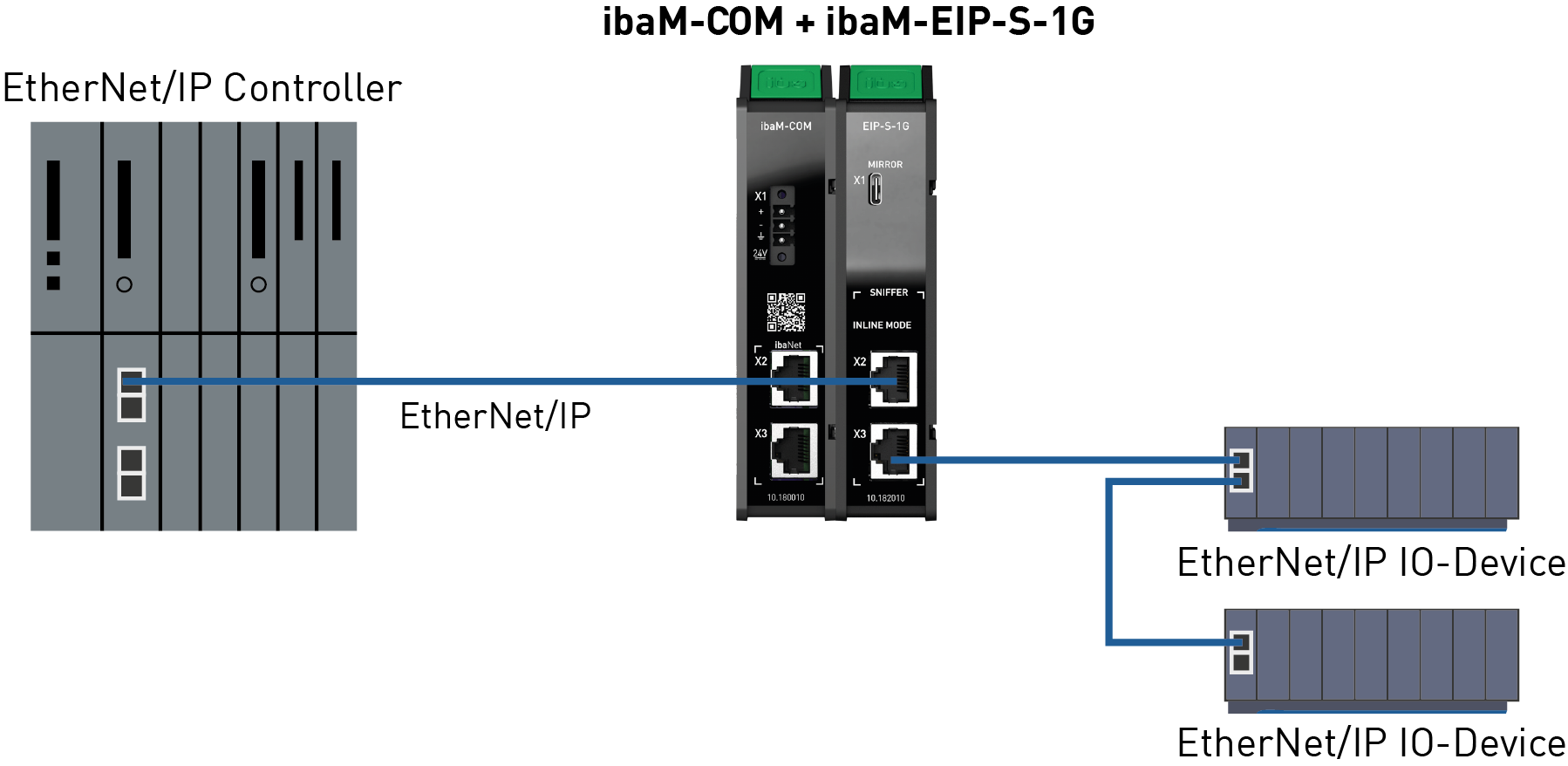

Inline-Modus
Der Einbauort innerhalb des EtherNet/IP-Netzwerks ist relevant. Die Netzwerk-Schnittstellen sind linienförmig einzubinden. Es können ausschließlich Daten erfasst werden, die an dieser Stelle im Netzwerk transportiert werden.

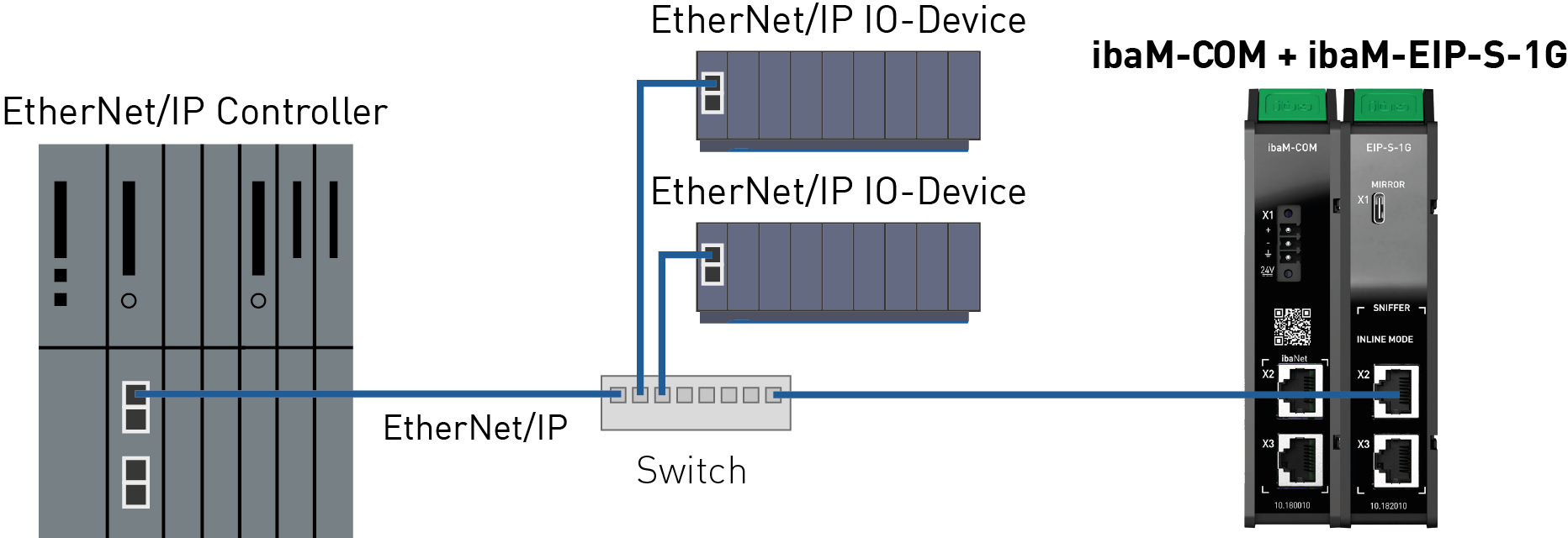

Inline-Modus nicht aktiviert
EtherNet/IP-Originator (Controller), Target (IO-Device) und ibaM-EIP-S-1G sind über einen Switch verbunden. ibaM-EIP-S-1G muss am Mirror-Port des Switches angeschlossen sein.
ibaM-EIP-S-1G unterstützt in dieser Konfiguration die Verbindung zu zwei Ports in unterschiedlichen Subnetzen und kann den Datenverkehr aus beiden Netzwerken überwachen.
