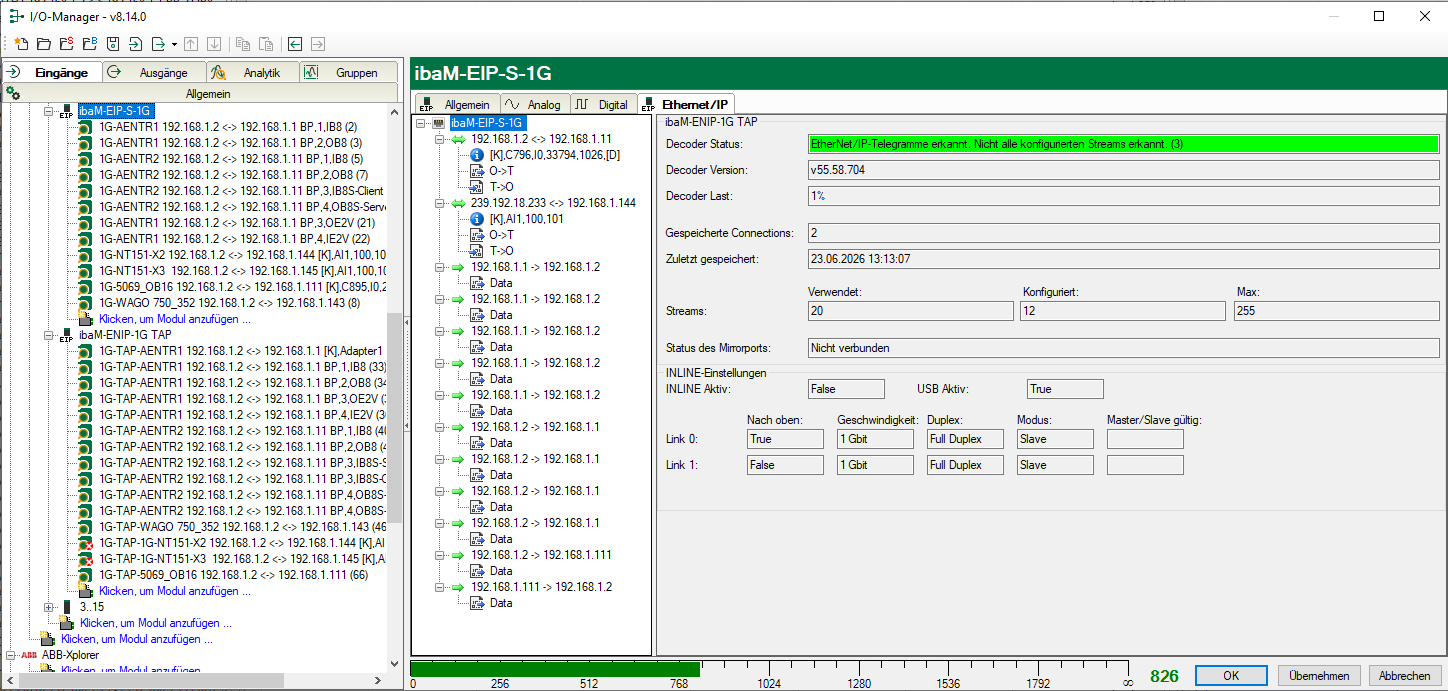

Im Register Ethernet/IP sehen Sie Diagnoseinformationen zu den Datenströmen und Verbindungen.

Decoder Status, Version, Last

Anzeige von Status, Version und Auslastung in % des Decoders

Gespeicherte Verbindungen, zuletzt gespeichert

Anzahl der gespeicherten Verbindungen, sowie der Zeitpunkt der letzten Speicherung

Streams verwendet, konfiguriert, max.

Anzahl der genutzten, konfigurierten und maximal zulässigen Datenströme

Mirrorport Status

Status des Mirrorports

INLINE-Einstellungen

Einstellung für Inline-Modus, Eigenschaften Link 0/1

Modul erzeugen

Im Verbindungsbaum links werden alle erkannten EtherNet/IP-Verbindungen aufgelistet. Wenn Sie eine Verbindung markieren und den Button <Modul erzeugen> klicken, dann wird ein entsprechendes EtherNet/IP sniffer-Modul angelegt. Dabei wird die automatisch erkannte Konfiguration, wie Absender- und Zieladresse, Verbindungspfad, Header-Größen, übernommen.

Der Button <Modul erzeugen> ist inaktiv, wenn bereits ein Modul für diese Verbindung angelegt wurde.

Die Parameter auf der rechten Seite geben verschiedene EtherNet/IP-Detailinformationen wieder.

Telegramminhalt anzeigen

Die aktuellen Inhalte der jeweiligen Telegramme werden angezeigt, wenn Sie einen Zweig im Verbindungsbaum markieren.
