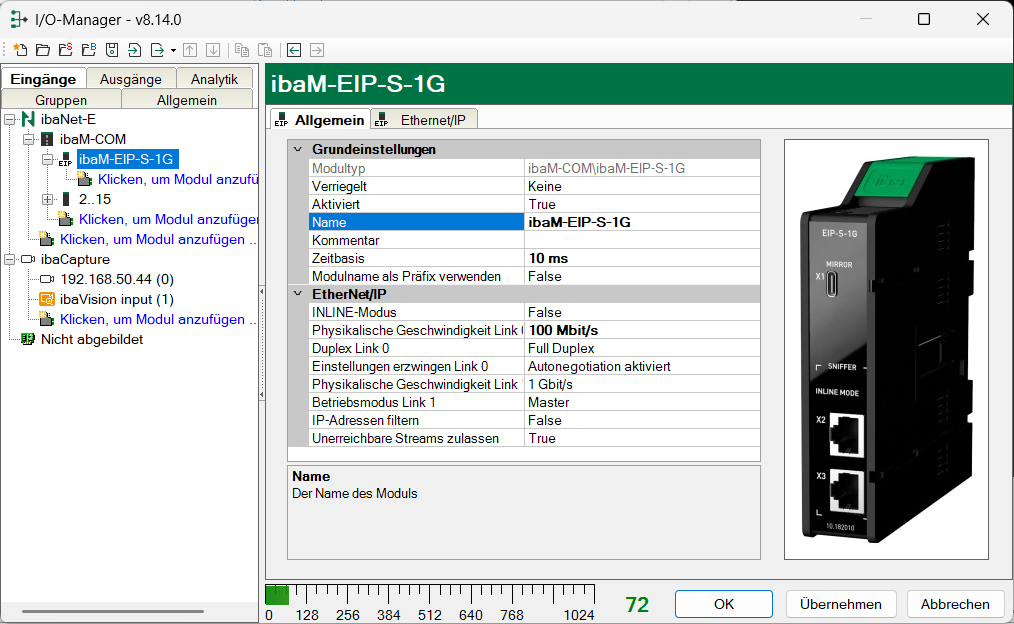

Das Modul ibaM-EIP-S-1G hat 4 Register. Die Register Allgemein und Ethernet/IP sind immer sichtbar. Die Register Analog und Digital enthalten dynamische Online-Ansichten auf die vom Gerät erfassten Analog- und Digitalsignale. Diese beiden Register werden daher erst nach dem Hinzufügen von Modulen des Typs EtherNet/IP Sniffer und dem Übertragen der Konfiguration auf das Gerät sichtbar.

Grundeinstellungen

Modultyp (nur Anzeige)

Zeigt den Typ des aktuellen Moduls an.

Verriegelt

Sie können ein Modul verriegeln, um ein versehentliches oder unautorisiertes Ändern der Einstellungen zu verhindern.

Aktiviert

Aktivieren Sie das Modul, um Signale aufzuzeichnen.

Name

Hier können Sie einen Namen für das Modul eintragen.

Kommentar

Hier können Sie einen Kommentar oder eine Beschreibung zum Modul eintragen. Dies wird dann als Tooltip im Signalbaum angezeigt.

Zeitbasis

Alle Signale dieses Moduls werden mit dieser Zeitbasis erfasst.

Modulname als Präfix verwenden

Diese Option setzt den Modulnamen zusätzlich vor den Signalnamen.
EtherNet/IP

INLINE-Modus

Aktivieren Sie den INLINE-Modus für beide Schnittstellen (true) wenn das Gerät linienförmig in das EtherNet/IP-Netzwerk eingebunden ist.

Physikalische Geschwindigkeit Link 0/1

Sie können die Netzwerkgeschwindigkeit für die Kommunikation auf Link 0 und 1 getrennt einstellen. Zur Auswahl stehen:

  • 10 Mbit/s

  • 100 Mbit/s

  • 1 Gbit/s

  • Automatische Erkennung

Abhängig von der physikalischen Geschwindigkeit sind weitere Einstellungen erforderlich.

  • Einstellungen für 10 Mbit/s und 100 Mbit/s:

Duplex Link 0/1

Wählen Sie Full Duplex oder Half Duplex.

Einstellungen erzwingen Link 0/1

Aktivieren Sie Autonegotiation oder wählen Sie Geschwindigkeit und Duplex erzwingen für Geräte, die nicht Autonegotiation unterstützen.

Autonegotiation ist ein Verfahren, bei dem zwei Ethernet-Geräte automatisch die höchstmögliche Übertragungsgeschwindigkeit und den optimalen Duplex-Modus aushandeln.

  • Einstellungen für 1 Gbit/s

Betriebsmodus Link 0/1

Setzen Sie Link 0 oder Link 1 auf Master. Es kann nur ein Link auf Master gesetzt werden. Für den jeweils anderen Link wählen Sie Slave oder Automatisch.

Für 1 Gbit/s-Verbindungen ist Autonegotiation eine Voraussetzung. Dabei wird auch die Taktquelle für die Verbindung ausgehandelt. Somit muss ein Endpunkt als Master und der andere als Slave konfiguriert werden.

IP-Adressen filtern

Wenn Sie True auswählen, verarbeitet das Gerät nur EtherNet/IP-Streams von Geräten mit einer IP-Adresse im Filterbereich. Dies sollte in Netzwerken mit mehr als 1024 EtherNet/IP-Streams verwendet werden. Sie müssen noch die erste und letzte IP-Adresse des Filterbereichs eingeben. Es werden bis zu 255 Streams unterstützt.

Unerreichbare Streams zulassen

Wenn Sie True auswählen, kann die Erfassung auch dann gestartet werden, wenn Streams nicht erreichbar sind.
