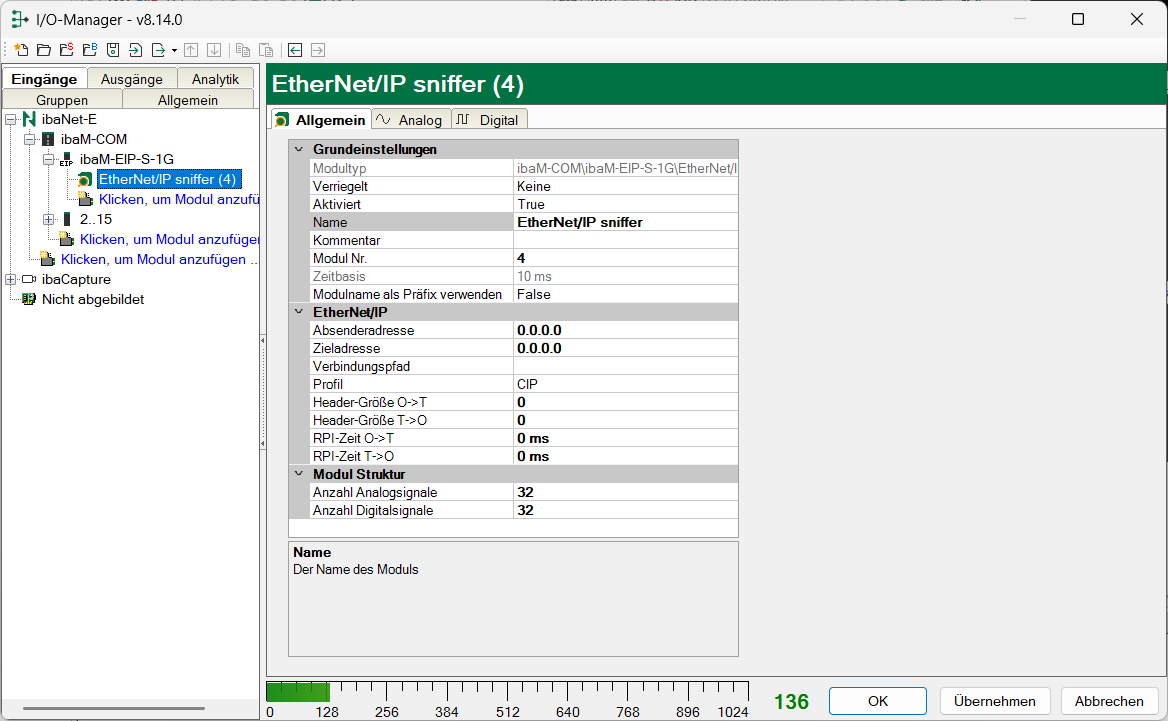

Das Modul EtherNet/IP sniffer ist unterhalb des Moduls ibaM-EIP-S-1G verfügbar.

Grundeinstellungen

Modultyp (nur Anzeige)

Zeigt den Typ des aktuellen Moduls an.

Verriegelt

Sie können ein Modul verriegeln, um ein versehentliches oder unautorisiertes Ändern der Einstellungen zu verhindern.

Aktiviert

Aktivieren Sie das Modul, um Signale aufzuzeichnen.

Name

Hier können Sie einen Namen für das Modul eintragen.

Kommentar

Hier können Sie einen Kommentar oder eine Beschreibung zum Modul eintragen. Dies wird dann als Tooltip im Signalbaum angezeigt.

Modul Nr.

Diese interne Referenznummer des Moduls bestimmt die Reihenfolge der Module im Signalbaum von ibaPDA-Client und ibaAnalyzer.

Zeitbasis

Alle Signale dieses Moduls werden mit dieser Zeitbasis erfasst.

Modulname als Präfix verwenden

Diese Option setzt den Modulnamen zusätzlich vor den Signalnamen.
EtherNet/IP

Absenderadresse

Die IP-Adresse des Absenders (originator) der EtherNet/IP-Verbindung, über die Sie messen wollen. Der Absender initialisiert die Verbindung. Üblicherweise ist dies eine SPS.

Zieladresse

Die IP-Adresse des Ziels der EtherNet/IP-Verbindung, über die Sie messen wollen. Das Ziel empfängt die Verbindungsanforderung. Üblicherweise ist dies ein I/O-Modul.

Verbindungspfad

Der Verbindungspfad der EtherNet/IP-Verbindung, über die Sie messen wollen. Dieser identifiziert eindeutig die Verbindung zwischen einem Absender (originator) und einem Ziel (target). Wenn es nur eine einzige Verbindung zwischen Absender und Ziel gibt, dann ist kein Verbindungspfad erforderlich.

Profil

Wählen Sie das für diese Verbindung verwendete Profil:

  • CIP

  • CIP Motion (Erweiterung von CIP für hochdynamische Antriebs- und Bewegungssteuerung)

Siehe auch Kapitel CIP Motion

Header-Größe O->T

Die Größe des CIP Real Time Format Header. Diese bestimmt die Position der Signaladresse 0 in den EtherNet/IP Benutzerdaten.

Header-Größe T->O

Die Größe des CIP Real Time Format Header. Diese bestimmt die Position der Signaladresse 0 in den EtherNet/IP Benutzerdaten.

RPI-Zeit O->T

RPI-Zeit O->T für asymmetrische Verbindungen

RPI-Zeit T->O

RPI-Zeit T->O für asymmetrische Verbindungen
Modul Struktur

Anzahl Analogsignale / Digitalsignale

Legen Sie die Anzahl der Analogsignale/Digitalsignale für dieses Modul fest (jeweils max. 1024)
