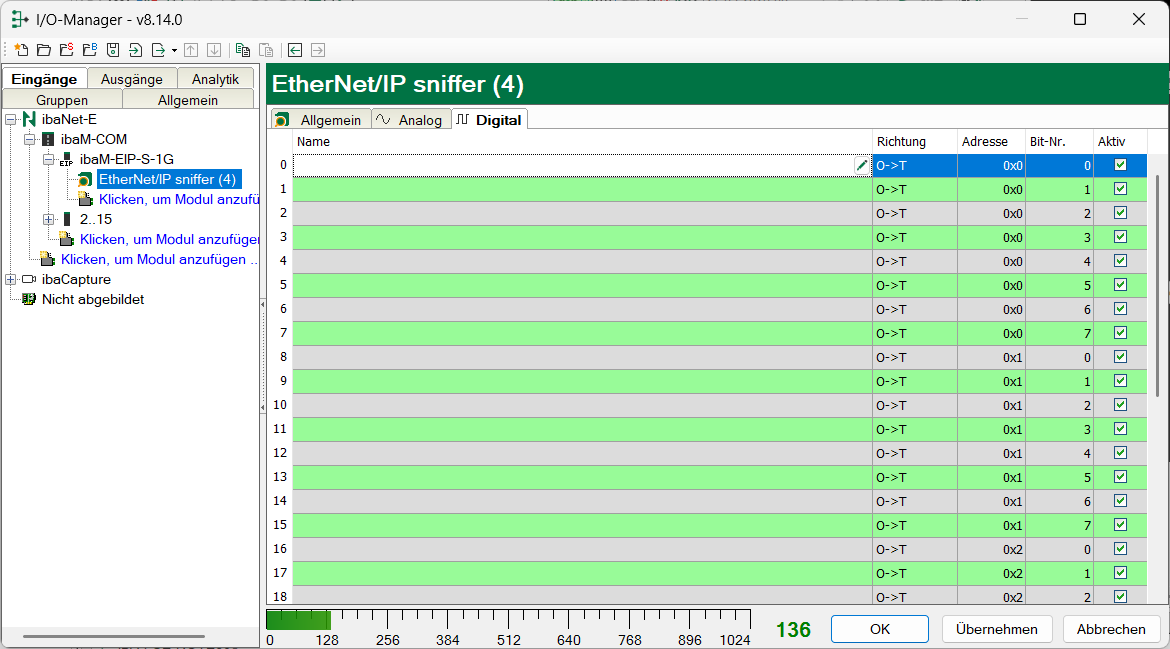

Tragen Sie im Register Digital der Reihe nach die Digitalsignale ein, die aufgezeichnet werden sollen.

Die einzelnen Spalten der Signalliste haben folgende Bedeutungen:

Name

Sie können einen Signalnamen eingeben und zusätzlich zwei Kommentare, wenn Sie auf das Symbol im Feld Name klicken.

Richtung

Wählen Sie in der Auswahlliste die Richtung: O->T: Originator -> Target T->O: Target -> Originator

Datenblock

Die Spalte Datenblock ist nur sichtbar, wenn im Register Allgemein das Profil CIP Motion ausgewählt wurde. Der Datenblock eines CIP-Motion-Telegramms kann verschiedene Informationen enthalten, die in der EtherNet/IP-Projektierung festgelegt werden. Siehe auch Kapitel CIP Motion. Zur Auswahl stehen:

• Cyclic Actual

• Cyclic Read/Write

• Event

• Service

Adresse

Die Byte-Adresse des Signals innerhalb des Eingangs- bzw. Ausgangsdatenbereichs. Der Adressbereich beginnt jeweils mit der Adresse 0.

Bit-Nr.

Geben Sie hier die Bit-Nummer innerhalb des mit "Adresse" festgelegten Bytes an.

Aktiv

Nur bei gesetztem Haken wird das Signal erfasst und auch in der Prüfung der Anzahl der lizenzierten Signale berücksichtigt.
