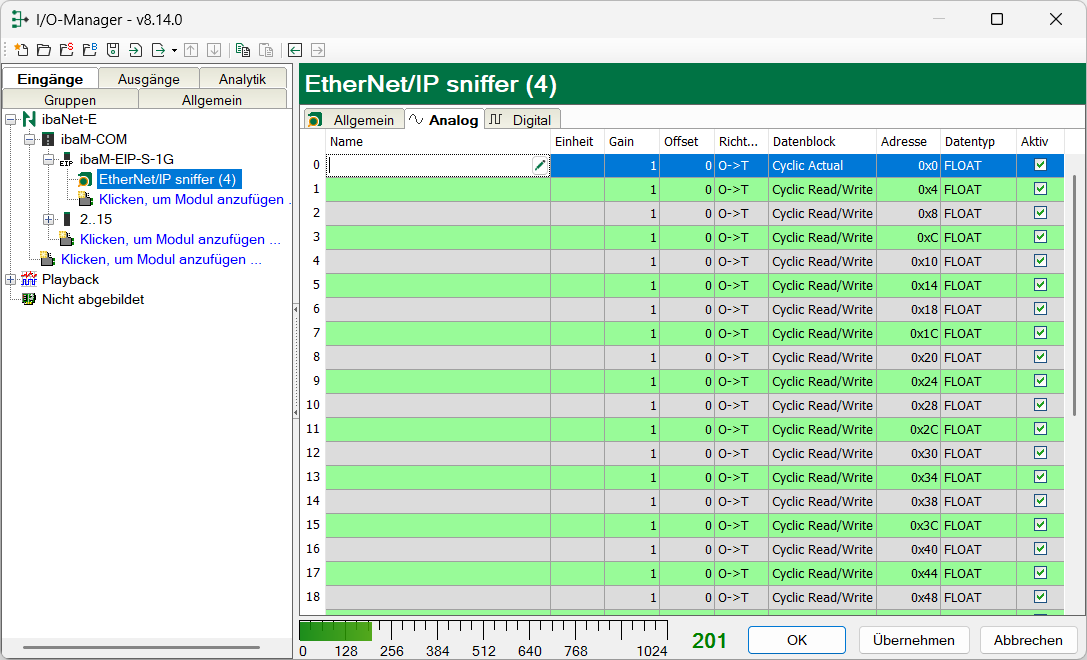

Tragen Sie im Register Analog der Reihe nach die Analogsignale ein, die aufgezeichnet werden sollen.

Die einzelnen Spalten der Signalliste haben folgende Bedeutungen:

Name

Sie können einen Signalnamen eingeben und zusätzlich zwei Kommentare, wenn Sie auf das Symbol im Feld Name klicken.

Einheit

Hier können Sie die physikalische Einheit des Analogwertes eingeben.

Gain / Offset

Steigung (Gain) und y-Achsenabschnitt (Offset) einer Geradengleichung. Hiermit können Sie einen normierten, einheitenlos übertragenen Wert in einen physikalischen Wert umrechnen lassen.

Richtung

Wählen Sie in der Auswahlliste die Richtung:

O->T: Originator -> Target

T->O: Target -> Originator

Datenblock

Die Spalte Datenblock ist nur sichtbar, wenn im Register Allgemein das Profil CIP Motion ausgewählt wurde. Der Datenblock eines CIP-Motion-Telegramms kann verschiedene Informationen enthalten, die in der EtherNet/IP-Projektierung festgelegt werden. Siehe auch Kapitel CIP Motion. Zur Auswahl stehen:

• Cyclic Actual

• Cyclic Read/Write

• Event

• Service

Adresse

Die Byte-Adresse des Signals innerhalb des Eingangs- bzw. Ausgangsdatenbereichs. Der Adressbereich beginnt jeweils mit der Adresse 0.

Datentyp

Datentyp des Signals. Verfügbare Datentypen:

Datentyp		Beschreibung	Wertebereich
Big Endian	Little Endian	8 Bit ohne Vorzeichen	0 bis 255
BYTE	BYTE
INT_B	INT	16 Bit mit Vorzeichen	-32768 bis 32767
WORD_B	WORD	16 Bit ohne Vorzeichen	0 bis 65535
DINT_B	DINT	32 Bit mit Vorzeichen	-2147483647 bis 2147483647
DWORD_B	DWORD	32 Bit ohne Vorzeichen	0 bis 4294967295
FLOAT_B	FLOAT	IEEE754; Single Precision; 32 Bit Gleitkomma	±3,402823 E+38 ... ±1,175495 E-38

Aktiv

Nur bei gesetztem Haken wird das Signal erfasst und auch in der Prüfung der Anzahl der lizenzierten Signale berücksichtigt.
