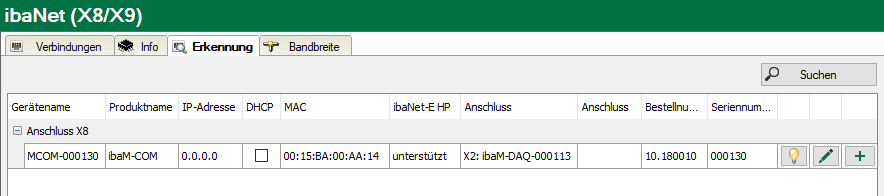

Im Register Erkennung können Sie ibaNet-E-Geräte suchen. Beachten Sie, dass diese Suche nur Erfolg haben kann, wenn sich das Gerät im selben LAN befindet wie das ibaM-DAQ-Gerät.

Geräte suchen

  1. Starten Sie ibaPDA und öffnen den I/O-Manager.

  2. Markieren Sie die Schnittstelle ibaNet (X8/X9) und wählen das Register Erkennung aus.

  3. Starten Sie die Suche mit einem Klick auf <Suchen>.

  4. Gefundene Geräte werden tabellarisch aufgelistet und sind in dieser Anzeige nicht änderbar.
Informationen zu den gefundenen Geräten

Werden einzelne Spalten nicht angezeigt, können Sie diese durch das Kontextmenü (rechter Mausklick in der Überschriftenzeile) anzeigen oder verbergen.

Gerätename

Gerätename bzw. der Hostname des Geräts

Produktname

ibaM-DAQ

IP-Adresse

Die IP-Adresse des Geräts

Subnetzmaske

Die Subnetzmaske der IP-Einstellungen

Gateway

Das Gateway der IP-Einstellungen

DHCP

Die IP-Einstellungen werden von einem DHCP-Server bezogen (aktiviert oder nicht).

MAC

MAC-Adresse des Geräts

Bestellnummer

Die iba-Bestellnummer des Geräts

Seriennummer

Die Seriennummer des Geräts

ibaNet-E HP

In dieser Spalte wird die Unterstützung von ibaNet-E HP (High Performance) angezeigt. Erläuterungen zur Anzeige in dieser Spalte finden Sie in Kapitel ibaNet-E HP-Unterstützung.

ibaNet-E-Kommunikation kann unter bestimmten Voraussetzungen auch als "High Performance (HP)" betrieben werden, dann spricht man von ibaNet-E HP. Mit ibaNet-E HP kann u. a. ein höherer Datendurchsatz je ibaNet-Schnittstelle (750 Mbit/s) und eine Synchronisationsgenauigkeit von bis zu 1 μs erreicht werden.

Anschluss

ibaM-DAQ erkennt die Teilnehmer im ibaNet-E-Netzwerk. Die Teilnehmer werden pro Anschluss des ibaM-DAQ-Geräts angezeigt (Anschluss X8 oder Anschluss X9). Angeschlossene Teilnehmer, die identifiziert werden können, werden mit ihrem verwendeten Anschluss angezeigt.

Bedeutung der Buttons:

Gerät identifizieren Wird dieser Button gedrückt, fangen die Zustandsanzeigen (LEDs) auf der Gerätevorderseite für eine kurze Zeit an zu blinken. So ist es möglich, das Gerät direkt zu identifizieren.



Geräteeinstellungen bearbeiten Mit diesem Button wird das Fenster für die Geräteeinstellungen und IP-Einstellungen geöffnet.



Gerät in I/O-Konfiguration aufnehmen Über diesen Button wird das Gerät in die I/O-Konfiguration der ibaNet-E-Schnittstelle in ibaPDA aufgenommen. Angeschlossene Module werden so weit wie möglich selbst erkannt und angefügt.
