In den Registern Analog und Digital werden automatisch die verfügbaren Signale angelegt.

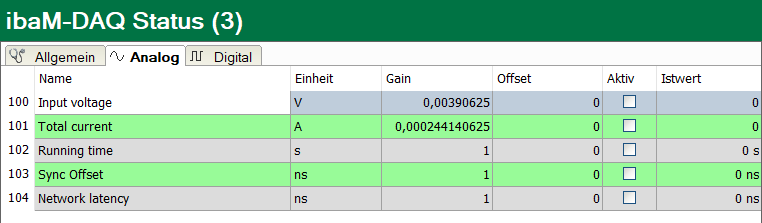

Analoge Statussignale
|
Signalname |
Bedeutung |
|---|---|
|
Input voltage |
Interne Versorgungsspannung, weicht aufgrund der internen Beschaltung minimal von der Versorgungspannung am Anschluss für die Spannungsversorgung ab. |
|
Total current |
Der Strombedarf des gesamten Systems inkl. aller Module (mit einer Genauigkeit von ±10 %). |
|
Running time |
Die Gesamtlaufzeit des IO-Busses seit dem letzten Start im Format [d].hh:mm:ss. |
|
Sync offset |
Durchschnitt des Offsets im Netzwerk (das Signal wird mit einer Genauigkeit von 32 ns angegeben und alle 100 ms aktualisiert) |
|
Network latency |
Durchschnitt der Verzögerung im Netzwerk (das Signal ist ein gleitender Mittelwert und wird mit einer Genauigkeit von 1 ns gemessen) |

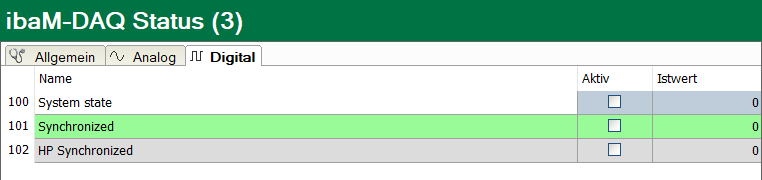

Digitale Statussignale
|
Signalname |
Bedeutung |
|---|---|
|
System state |
Der Status des gesamten Systems inkl. aller Module. |
|
Synchronized |
Das System ist synchronisiert. |
|
HP synchronized |
Das System ist mit einer ibaNet-E HP-Synchronisationsgenauigkeit synchronisiert. |
