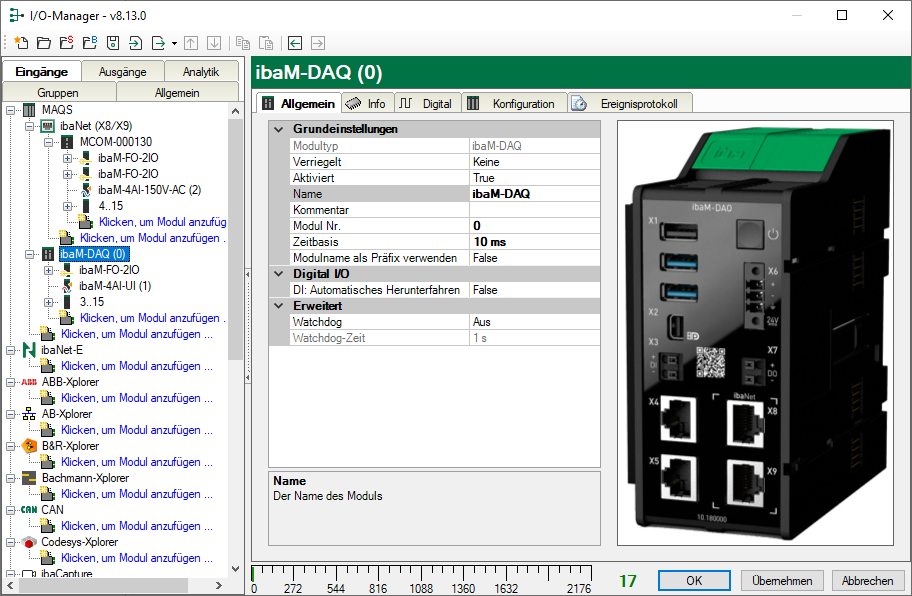

Im Register Allgemein nehmen Sie die Grundeinstellungen und Einstellungen für den digitalen Eingang vor.

Grundeinstellungen

Modultyp (nur Anzeige)

Zeigt den Typ des aktuellen Moduls an.

Verriegelt

Sie können ein Modul verriegeln, um ein versehentliches oder unautorisiertes Ändern der Einstellungen zu verhindern.

Aktiviert

Aktivieren Sie das Modul, um Signale aufzuzeichnen.

Name

Hier können Sie einen Namen für das Modul eintragen.

Kommentar

Hier können Sie einen Kommentar oder eine Beschreibung zum Modul eintragen. Dies wird dann als Tooltip im Signalbaum angezeigt.

Modul Nr.

Diese interne Referenznummer des Moduls bestimmt die Reihenfolge der Module im Signalbaum von ibaPDA-Client und ibaAnalyzer.

Zeitbasis

Alle Signale dieses Moduls werden mit dieser Zeitbasis erfasst.

Modulname als Präfix verwenden

Diese Option setzt den Modulnamen zusätzlich vor den Signalnamen.
Digital I/O

DI: Automatisches Herunterfahren

TRUE: ibaM-DAQ wird automatisch heruntergefahren, wenn DI gesetzt ist.
Erweitert

Watchdog

Aktivieren Sie die Watchdog-Funktion, indem Sie einen Typ auswählen:

  • I/O-Bus-Watchdog

    Watchdog-Funktion für angeschlossene Module. Tritt auf dem I/O-Bus ein Fehler auf, der dazu führen würde, dass die Erfassung nicht mehr weiter laufen kann, löst dieser Watchdog unverzüglich aus. D. h. die Erfassung wird gestoppt, der I/O-Bus zurückgesetzt und anschließend wird die Erfassung erneut gestartet.

    Es wird nur einmal versucht den I/O-Bus zurückzusetzen. Sollte danach der Fehler weiter bestehen, bleibt das System im Fehlerfall.

  • System-Watchdog

    Watchdog-Funktion, um sicherzustellen, dass der ibaPDA-Server läuft. Wenn dieser Watchdog ausgelöst wird, startet das Betriebssystem das gesamte System neu.

    Die System-Watchdog-Funktion schließt die I/O-Bus-Watchdog-Funktion mit ein.

Watchdog-Zeit

Zeitverzögerung für die System-Watchdog-Funktion in Sekunden, mindestens 1 s, in Schritten von 0.5 s.
