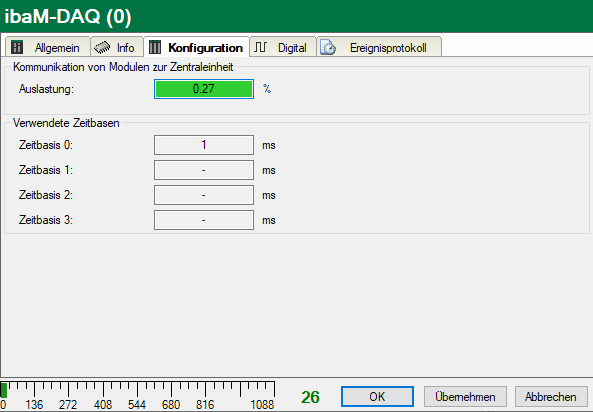

Das Register Konfiguration zeigt Informationen zur Modul-Modul-Schnittstelle und deren Konfiguration an:

• Auslastung der Modul-Modul-Schnittstelle in Prozent

  Die Auslastung dieser Schnittstelle hängt von verschiedenen Faktoren ab, hauptsächlich vom typ. Datendurchsatz von 512 Mbit/s, den verwendeten Zeitbasen und den konfigurierten Signalen in ibaPDA.

  Die Auslastungsanzeige ist von 0 ... 90 % grün, ab 90 % wird sie orange und weist damit auf eine bevorstehende Überauslastung hin. Bei einer Auslastung der Modul-Modul-Schnittstelle von über 100 % (die Anzeige wird rot) kann die Erfassung nicht mehr gestartet werden.

• Verwendete Zeitbasen

  Je ibaM-DAQ-Gerät sind vier unterschiedliche Zeitbasen für die Modul-Konfiguration bzw. -Kommunikation möglich. In dieser Übersicht wird die Verwendung der Zeitbasen mit der entsprechend konfigurierten Zeit in ms angezeigt .
