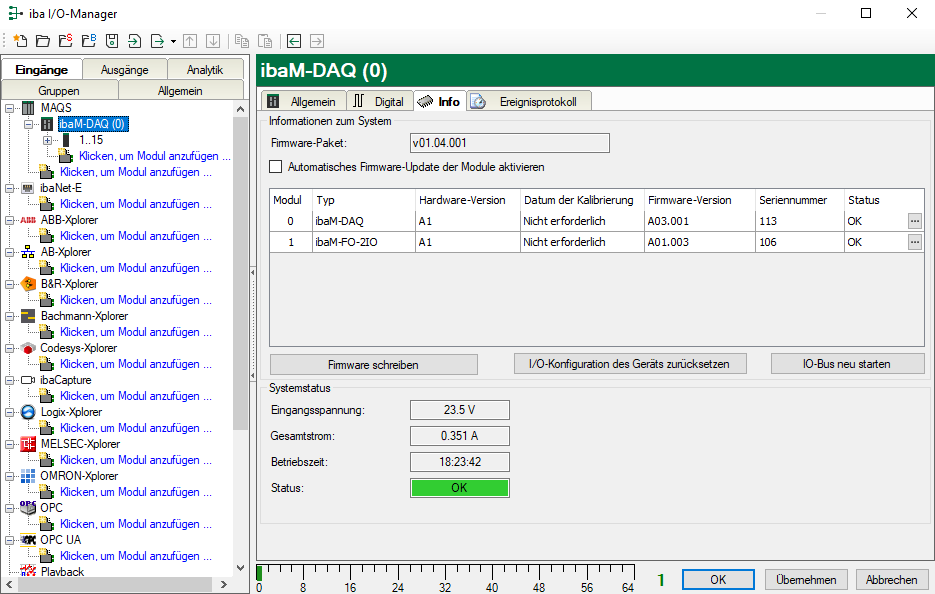

Markieren Sie das Modul ibaM-DAQ im Modulbaum und wählen das Register Info. Im Bereich Informationen zum System finden Sie die Firmware-Version sowie Informationen zu den einzelnen am IO-Bus angeschlossenen Modulen.
Automatisches Firmware-Update der Module aktivieren
Wenn die Firmware-Version eines Moduls nicht zum Firmware-Paket von ibaM-DAQ passt, führt ibaM-DAQ ein automatisches Firmware-Update des Moduls durch.
Das Gerät darf während des Updates nicht ausgeschaltet werden.
Firmware schreiben
Mit diesem Button ist es möglich, Firmware-Updates durchzuführen. Wählen Sie im Browser
die Update-Datei ibaM_v[xx.yy.zzz].iba aus und starten Sie den Update-Prozess mit <Öffnen>.

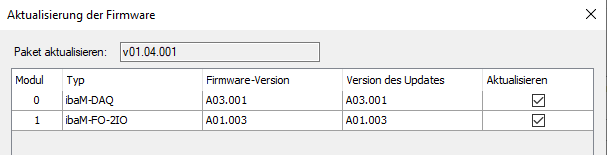

Im nachfolgenden Dialog können Sie dediziert auswählen, welche Module Sie aktualisieren möchten oder ob Sie das Gesamtsystem aktualisieren.

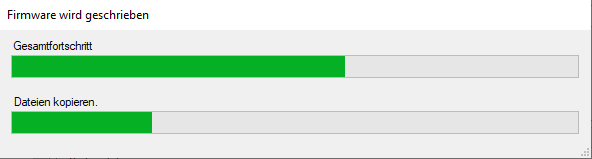

Mit einem Klick auf <OK> wird der Update-Vorgang gestartet. Der nachfolgende Dialog informiert Sie über den Fortschritt des Updates.
Hinweis |
|
|---|---|
 |

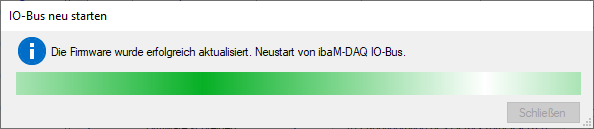

Dieser Vorgang kann einige Minuten dauern und darf nicht unterbrochen werden. Nach einem Update erfolgt automatisch ein Neustart des IO-Busses. |
I/O-Konfiguration des Geräts zurücksetzen
Mit diesem Button wird die gesamte Modulkonfiguration zurückgesetzt.
IO-Bus neu starten
Mit diesem Button starten Sie den IO-Bus und die daran befindlichen Module neu.

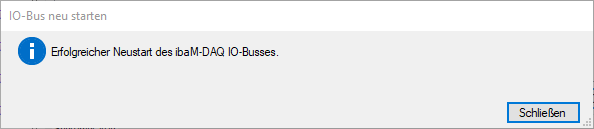

Der erfolgreiche Neustart wird mit folgender Meldung bestätigt.
Im Bereich "Systemstatus" werden folgende Informationen angezeigt:
Eingangsspannung
Interne Versorgungsspannung, weicht aufgrund der internen Beschaltung minimal von der Versorgungspannung am Anschluss für die Spannungsversorgung ab.
Gesamtstrom
Der Strombedarf des gesamten Systems inkl. aller Module (mit einer Genauigkeit von ±10 %).
Dauer der Laufzeit
Die Gesamtlaufzeit des IO-Busses seit dem letzten Start im Format [d].hh:mm:ss.
Status
Der Status des gesamten Systems inkl. aller Module.
