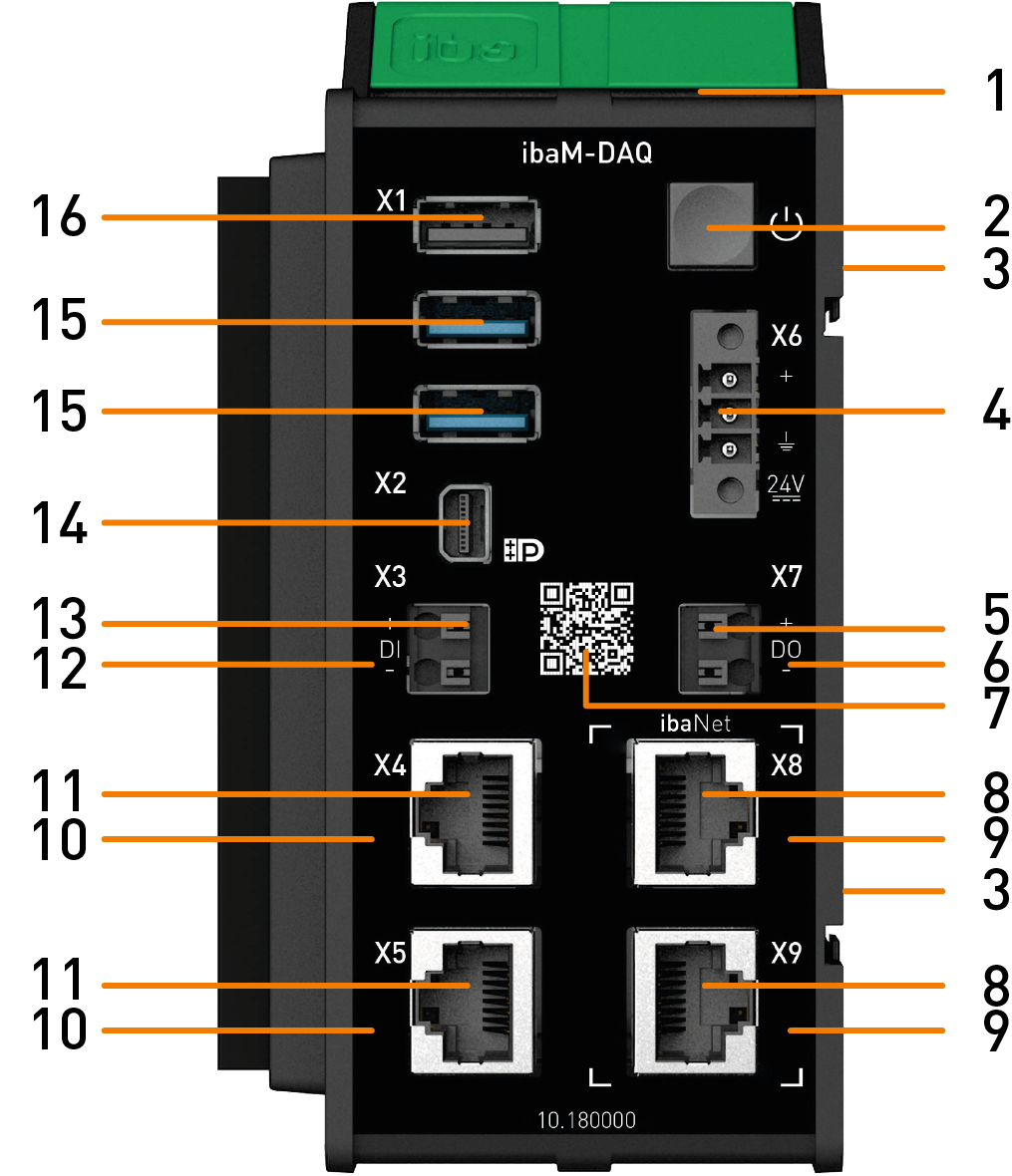

1 |
Betriebszustandsanzeige |
9 |
Anzeige ibaNet-Schnittstellen |
|
2 |
Ein-/Ausschalter |
10 |
Anzeige Netzwerkanschluss |
|
3 |
Kontakte Modul-Modul-Schnittstelle |
11 |
Netzwerkanschlüsse X4, X5 |
|
4 |
Anschluss 24 V Spannungsversorgung X6 |
12 |
Anzeige Digitaleingang |
|
5 |
Anschluss Digitalausgang X7 |
13 |
Anschluss Digitaleingang X3 |
|
6 |
Anzeige Digitalausgang |
14 |
Anschluss Mini DisplayPort |
|
7 |
QR-Code für Installationshinweise |
15 |
Anschlüsse USB 3.0 |
|
8 |
Anschluss ibaNet-Schnittstellen X8, X9 |
16 |
Anschluss USB 2.0 |

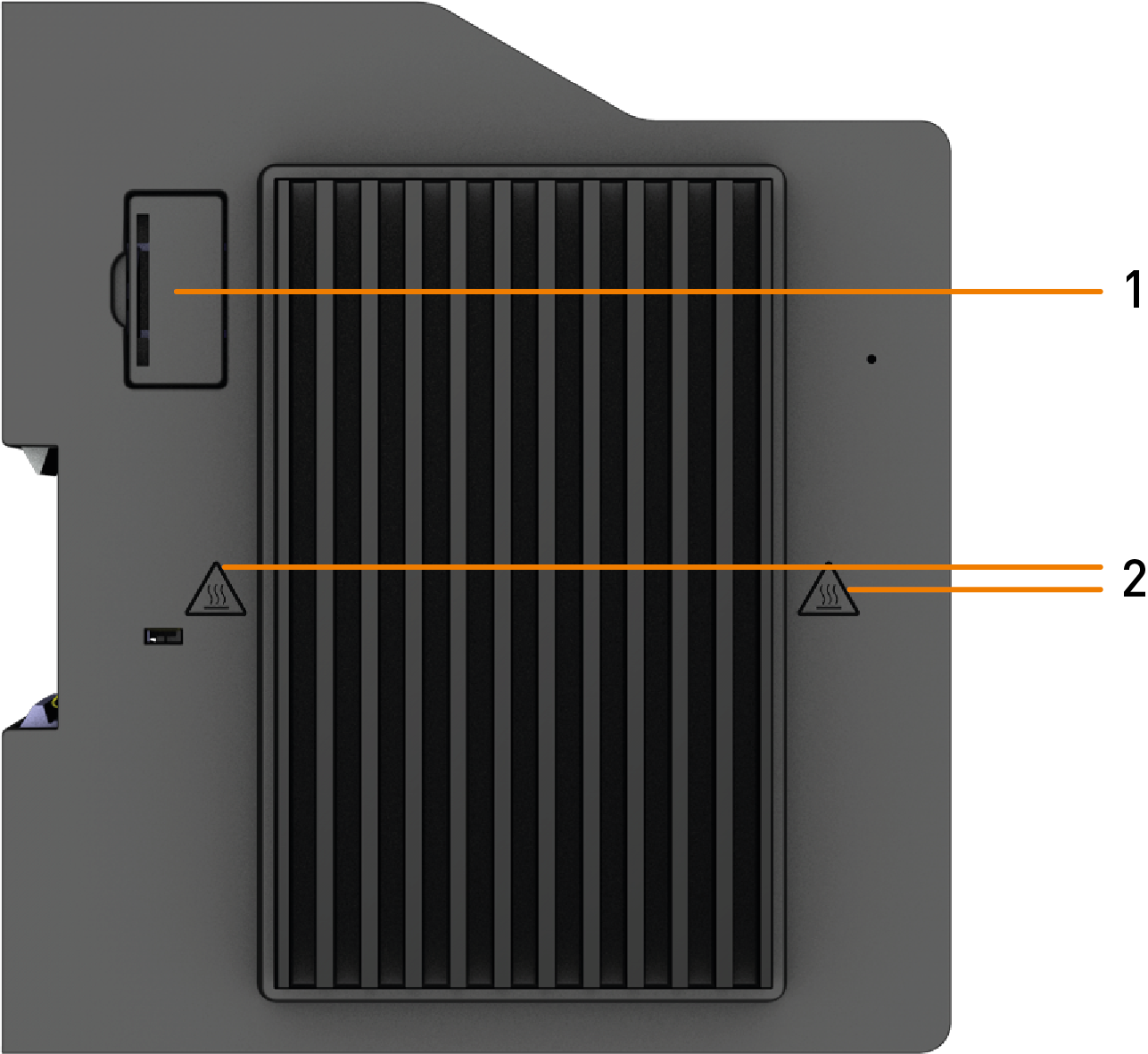

1 Batteriefach
2 Gefahrenzeichen "Warnung vor heißer Oberfläche"
Vorsicht! |
|
|---|---|
 |
Heiße Oberflächen Einzelne Geräteoberflächen können sehr heiß werden. Beachten Sie das Gefahrenzeichen "Warnung vor heißer Oberfläche":
|
