In den Registern Analog und Digital werden automatisch die verfügbaren Signale angelegt.

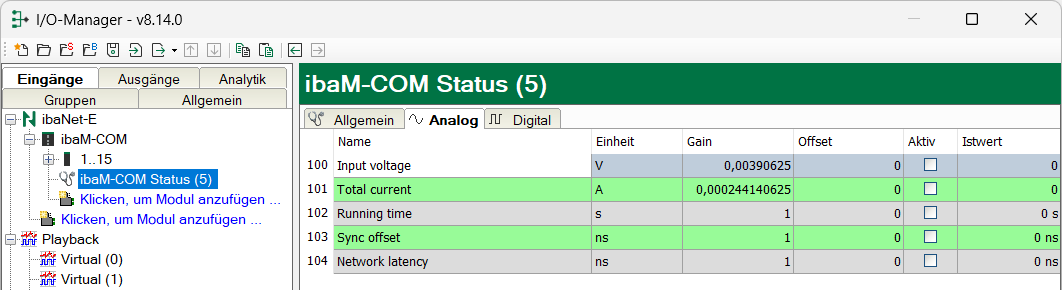

Analoge Statussignale
|
Signalname |
Bedeutung |
|---|---|
|
Input voltage |
Interne Versorgungsspannung, weicht aufgrund der internen Beschaltung minimal von der Versorgungspannung am Anschluss für die Spannungsversorgung ab |
|
Total current |
Der Strombedarf des gesamten Systems inkl. aller Module (mit einer Genauigkeit von ±10 %) |
|
Running time |
Die Gesamtlaufzeit des IO-Busses seit dem letzten Start im Format [d].hh:mm:ss |
|
Sync offset |
Absolutwert des Zeit-Offsets zum Synchronisations-Master, mit einer Auflösung von 32 ns und einer Aktualisierungszeit von 100 ms im ibaNet-E HP-Netzwerk, ansonsten 1 s |
|
Network latency |
Verzögerungszeit des Netzwerks (Auflösung 1 ns; Aktualisierungszeit 1 s) |

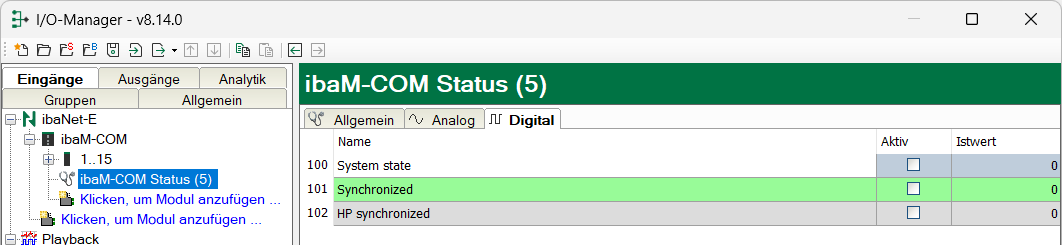

Digitale Statussignale
|
Signalname |
Bedeutung |
|---|---|
|
System state |
Der Status des gesamten Systems inkl. aller Module. |
|
Synchronized |
Das System ist synchronisiert. |
|
HP synchronized |
Das System ist mit einer ibaNet-E HP-Synchronisationsgenauigkeit synchronisiert. |
