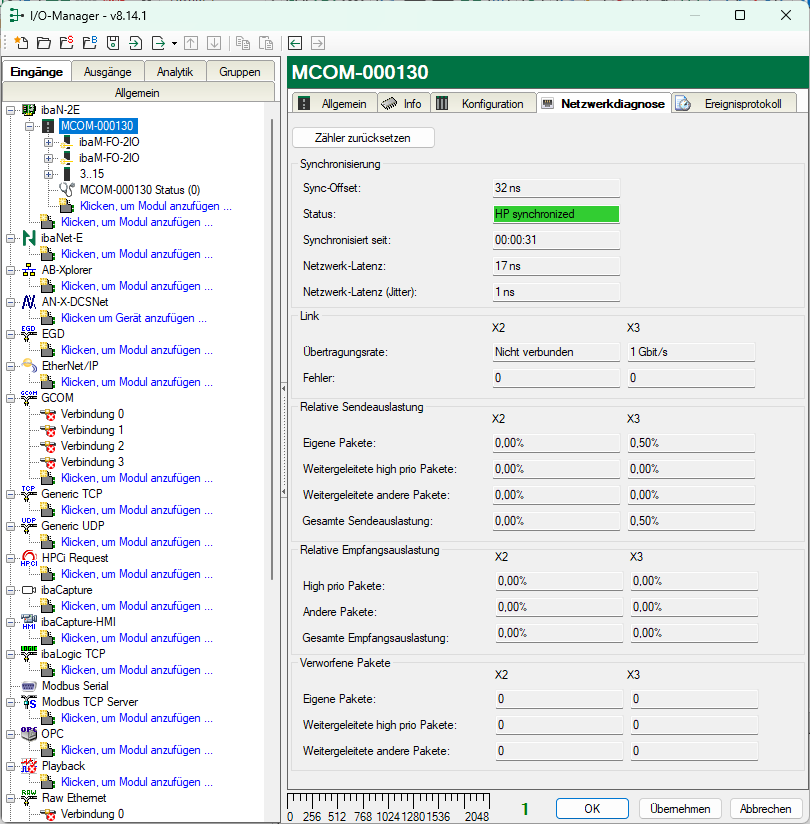

Im Register Netzwerkdiagnose finden Sie Informationen zum Netzwerk.

Mit dem Button <Zähler zurücksetzen> werden die Inhalte der Felder zurückgesetzt, in denen ein Zählerwert enthalten ist.

Synchronisation

Das ibaM-COM-System wird im ibaNet-E-Netzwerk mit einem Master synchronisiert.

Folgende Informationen werden angezeigt:

• Sync-Offset: Gemittelter Absolutwert des Zeit-Offsets zum Synchronisations-Master, mit einer Auflösung von 32 ns.

• Synchronisiert seit: Dauer der Synchronisierung im Format [d].hh:mm:ss

• Netzwerk-Latenz: Gemittelte Verzögerungszeit des Netzwerks (Auflösung 1 ns)

• Netzwerk-Latenz (Jitter): Zeitliche Abweichung der gemittelten Verzögerungszeit (Auflösung 1 ns)

Folgende Status werden angezeigt:

• Not synchronized: Das System konnte nicht synchronisiert werden.

• Synchronized: Das System ist synchronisiert.

• HP synchronized: Das System ist mit einer ibaNet-E HP Synchronisationsgenauigkeit synchronisiert.

Link

Im Bereich Link finden Sie Informationen zur Übertragungsgeschwindigkeit der einzelnen Schnittstellen und einen Fehlerzähler.

Relative Sendeauslastung

Im Bereich Relative Sendeauslastung finden Sie Informationen zur Auslastung in Senderichtung für jede Schnittstelle.

Relative Empfangsauslastung

Im Bereich Relative Empfangsauslastung finden Sie Informationen zur Auslastung in Empfangsrichtung für jede Schnittstelle.

Verworfene Pakete

Im Bereich Verworfene Pakete finden Sie Informationen zu den verworfenen Paketen bei Überlast.
