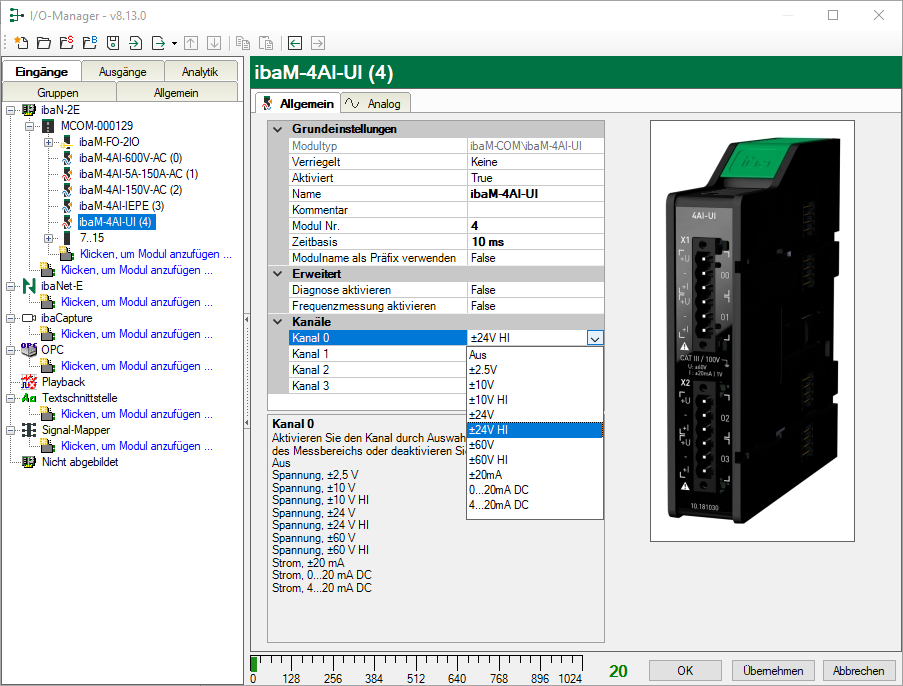

Im Register Allgemein nehmen Sie Grundeinstellungen für das Modul vor und können den Messbereich für jeden Kanal auswählen.

Grundeinstellungen

Modultyp (nur Anzeige)

Zeigt den Typ des aktuellen Moduls an.

Verriegelt

Sie können ein Modul verriegeln, um ein versehentliches oder unautorisiertes Ändern der Einstellungen zu verhindern.

Aktiviert

Aktivieren Sie das Modul, um Signale aufzuzeichnen.

Name

Hier können Sie einen Namen für das Modul eintragen.

Kommentar

Hier können Sie einen Kommentar oder eine Beschreibung zum Modul eintragen. Dies wird dann als Tooltip im Signalbaum angezeigt.

Modul Nr.

Diese interne Referenznummer des Moduls bestimmt die Reihenfolge der Module im Signalbaum von ibaPDA-Client und ibaAnalyzer.

Zeitbasis

Alle Signale dieses Moduls werden mit dieser Zeitbasis erfasst.

Modulname als Präfix verwenden

Diese Option setzt den Modulnamen zusätzlich vor den Signalnamen.
Erweitert

Diagnose aktivieren

Wenn Sie die Diagnose aktivieren (True), wird das Register Diagnose hinzugefügt.

Siehe Kapitel ibaM-4AI-UI – Register Diagnose.

Frequenzmessung aktivieren

Wählen Sie True, wenn Sie die Netzfrequenz für die angeschlossenen Signale messen wollen. Das Register Netzfrequenz [10Hz...80Hz] wird zusätzlich eingeblendet.

Siehe Kapitel ibaM-4AI-UI – Register Netzfrequenz.
Kanäle

Kanal x

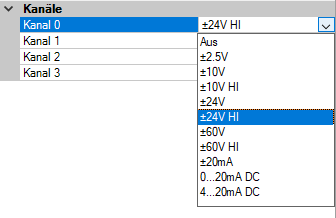

Aktivieren Sie den Kanal durch Auswahl des Messbereichs oder deaktivieren Sie den Kanal in der Auswahlliste.

  • Aus: Kanal ist deaktiviert

  • Spannung, ±2.5V

  • Spannung, ±10V

  • Spannung, ±10V HI

  • Spannung, ±24V

  • Spannung, ±24V HI (Standard)

  • Spannung, ±60V

  • Spannung, ±60V HI

  • Strom, ±20mA

  • Strom, 0...20mA DC

  • Strom, 4...20mA DC
