Es gibt folgende Filter pro Kanal:
|
Filtertyp |
Ordnung |
Grenzfrequenz |
ADC-Signale |
Filtersignale |
|---|---|---|---|---|
|
R/C-Tiefpass |
1. |
50 kHz |
x |
x |
|
Digitaler Antialiasing-Filter (FIR) |
84. |
0,45 x Abtastrate ADC Überabtastung = 32 x Abtastrate ADC |
x |
x |
|
Digitaler Antialiasing-Filter (Elliptic/Cauer) |
10. |
0,45 / Zeitbasis |
x |
Abtastrate ADC = Abtastrate des A/D-Wandlers Zeitbasis = Konfigurierte Zeitbasis bzw. Aktualisierungszeit in ibaPDA
ADC-Signale = Erfasste Signale nach dem A/D-Wandler Filtersignale = Erfasste Signale nach dem zusätzlichen digitalen Filter (siehe auch Filterstrecke)

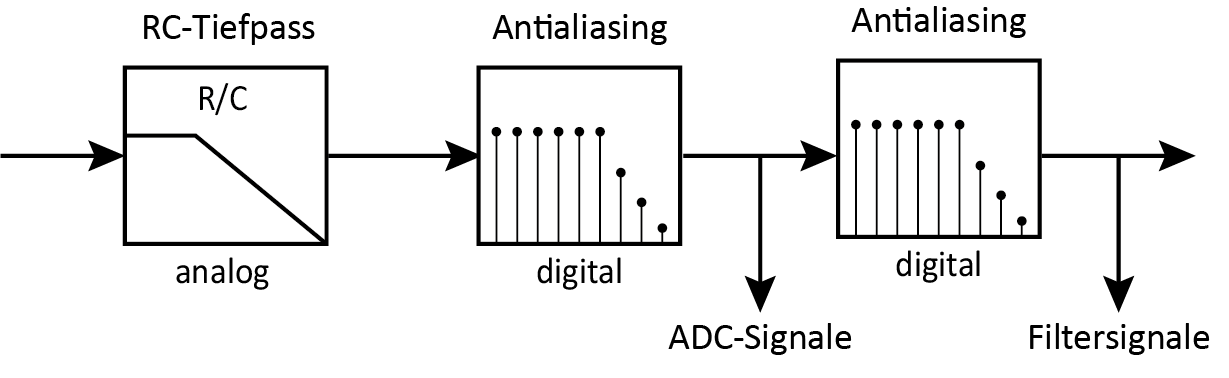

Filterstrecke:
