Im Register TEDS werden die Informationen aus dem TEDS angezeigt.

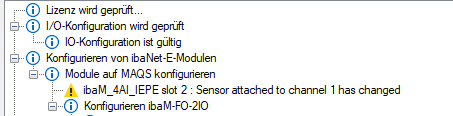

Ist die TEDS-Identifizierung aktiviert, prüft ibaPDA bei jedem Start der Erfassung, ob der entsprechende TEDS-Sensor noch angeschlossen ist. Falls dies nicht der Fall ist, wird bei der Validierung ein Hinweis ausgegeben.
Während die Erfassung läuft, ist ein manuelles Lesen der Sensordaten nicht möglich.
Die TEDS-Daten werden nur gelesen und verglichen. Daten, v. a. Kalibrierdaten, werden nicht automatisch in die ibaPDA-Konfiguration übernommen.
Die Anzeige kann verschiedene Farben annehmen bzw. Meldungen ausgeben und ist abhängig von verschiedenen Bedingungen:
-
Ausgewählter Modus für diesen Kanal
-
Aktivierung der TEDS-Identifizierung
-
Sensor mit oder ohne TEDS
Anzeigen im IEPE-Modus
|
Anzeige |
Bedeutung |
|---|---|
 |
Sensor ohne TEDS bzw. kein Sensor angeschlossen TEDS-Identifizierung nicht aktiviert |
 |
Sensor ohne TEDS bzw. kein Sensor angeschlossen TEDS-Identifizierung aktiviert |
 |

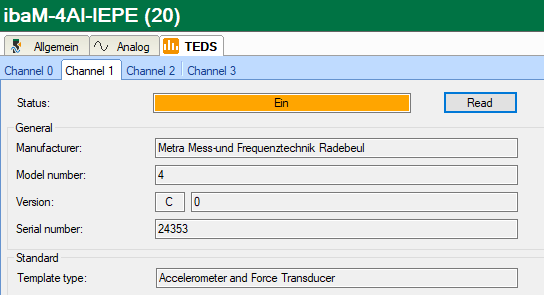

Sensor mit TEDS angeschlossen TEDS-Identifizierung nicht aktiviert Manuelles Auslesen der TEDS-Informationen mit <Read> möglich |
 |

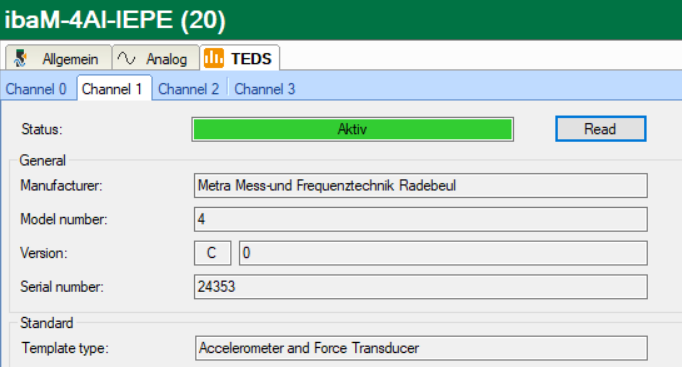

Sensor mit TEDS angeschlossen TEDS-Identifizierung aktiviert Manuelles Auslesen der TEDS-Informationen mit <Read> möglich |
Anzeige im 24V-Modus
