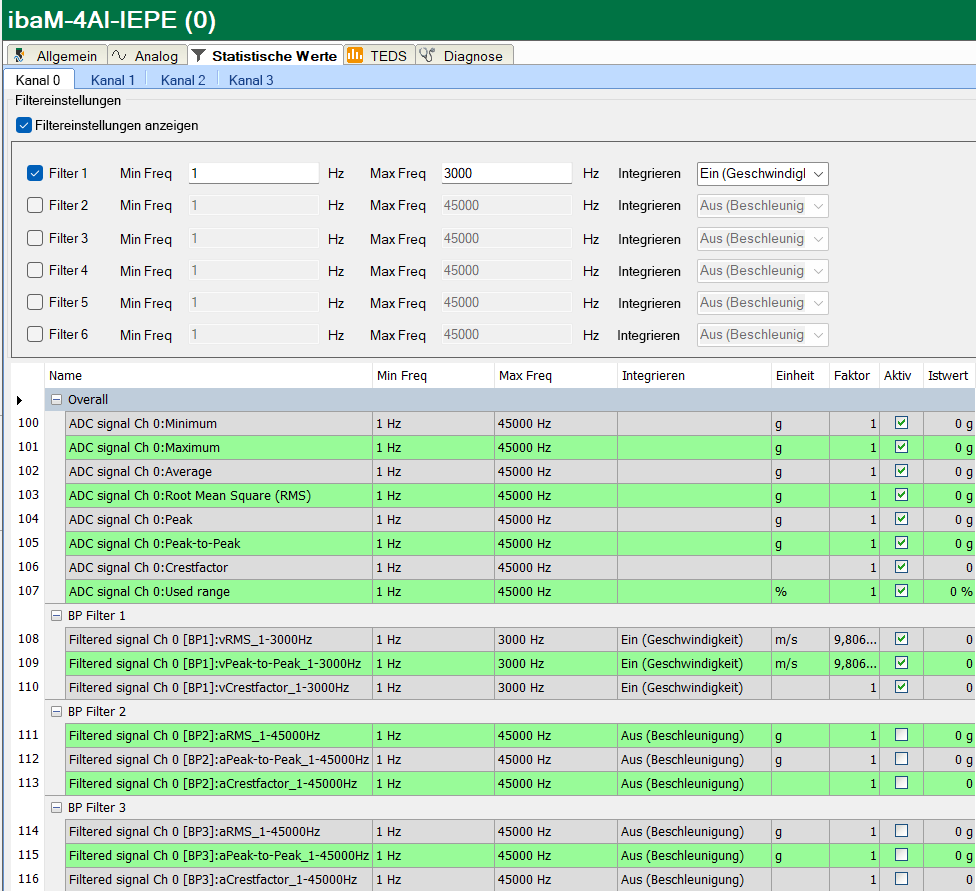

Wenn Sie im Register Allgemein die Statistischen Werte aktiviert haben, erscheint das Register Statistische Werte. Hier stehen die berechneten statistischen Werte als Signale zur Verfügung. Siehe auch Kapitel Statistische Kennwerte.

Die Signale sind nach Kanal in den Registern Channel 0 bis Channel 3 gruppiert und können einzeln aktiviert werden.

Filtereinstellungen

Im Bereich Filtereinstellungen können Sie die Anzeige der Filtereinstellungen für den Bandpassfilter aktivieren. Sie können 6 Bandpassfilter definieren, indem Sie jeweils die untere und obere Grenze des Frequenzbereichs eingeben. Die Bandbreite muss mindestens 50 Hz betragen. Wählen Sie außerdem den Modus (Geschwindigkeit oder Beschleunigung).

Eine Beschreibung der bandpassgefilterten Kennwerte finden Sie in Kapitel Statistische Kennwerte.

Name

Der Signalname ist voreingestellt. Er setzt sich zusammen aus dem Kanalnamen und dem statistischen Wert. Bei den Signalen mit Bandpassfilter ist der Frequenzbereich angegeben.

Min / Max Freq

Anzeige der unteren bzw. oberen Frequenz.

Integrieren

Off = Beschleunigungswerte werden ausgegeben

On = Geschwindigkeitswerte werden ausgegeben.

Einheit

Die Einheit kann mit der Auswahlliste ausgewählt werden.

Faktor

Im IEPE-Modus ändert sich der Wert in Abhängigkeit von der gewählten Einheit.

Aktiv

Hier können Sie das Signal aktivieren/deaktivieren.

Istwert

Anzeige des aktuell gemessenen Wertes.

Weitere Spalten können Sie durch das Kontextmenü (rechter Mausklick in der Überschriftenzeile) anzeigen oder verbergen.
