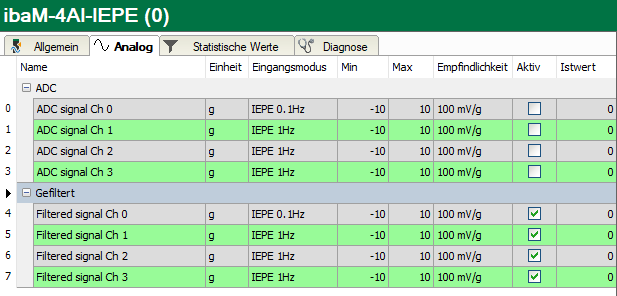

Im Register Analog werden die analogen Signale in 2 Gruppen aufgelistet. Die Gruppe ADC enthält die ADC-Signale direkt nach dem A/D-Wandler, die Gruppe Filtered enthält die Filtersignale mit dem zusätzlichen digitalen Antialiasing-Filter.

Name

Hier können Sie einen Signalnamen eingeben und zusätzlich zwei Kommentare, wenn Sie auf das Symbol im Feld Name klicken.

Einheit

Die Einheit ist bereits voreingestellt.

Eingangsmodus

Anzeige des Eingangsmodus, entsprechend der Einstellung im Register Allgemein.

Min/Max

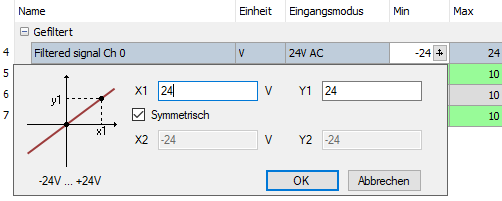

Hier können Sie eine Messbereichsunter- bzw. -obergrenze definieren. Der analoge Spannungspegel der Messbereichsunter- bzw. -obergrenze wird einer physikalischen Größe zugeordnet. Eine Messbereichsunter- bzw. -obergrenze ist nur in den beiden 24V-Modi möglich.

Der Dialog wird mit einem Klick auf das Kreuz geöffnet.

Empfindlichkeit

Gibt die Empfindlichkeit des Sensors an.

Aktiv

Hier können Sie das Signal aktivieren/deaktivieren.

Istwert

Anzeige des aktuell gemessenen Wertes.

Weitere Spalten können Sie durch das Kontextmenü (rechter Mausklick in der Überschriftenzeile) anzeigen oder verbergen.
