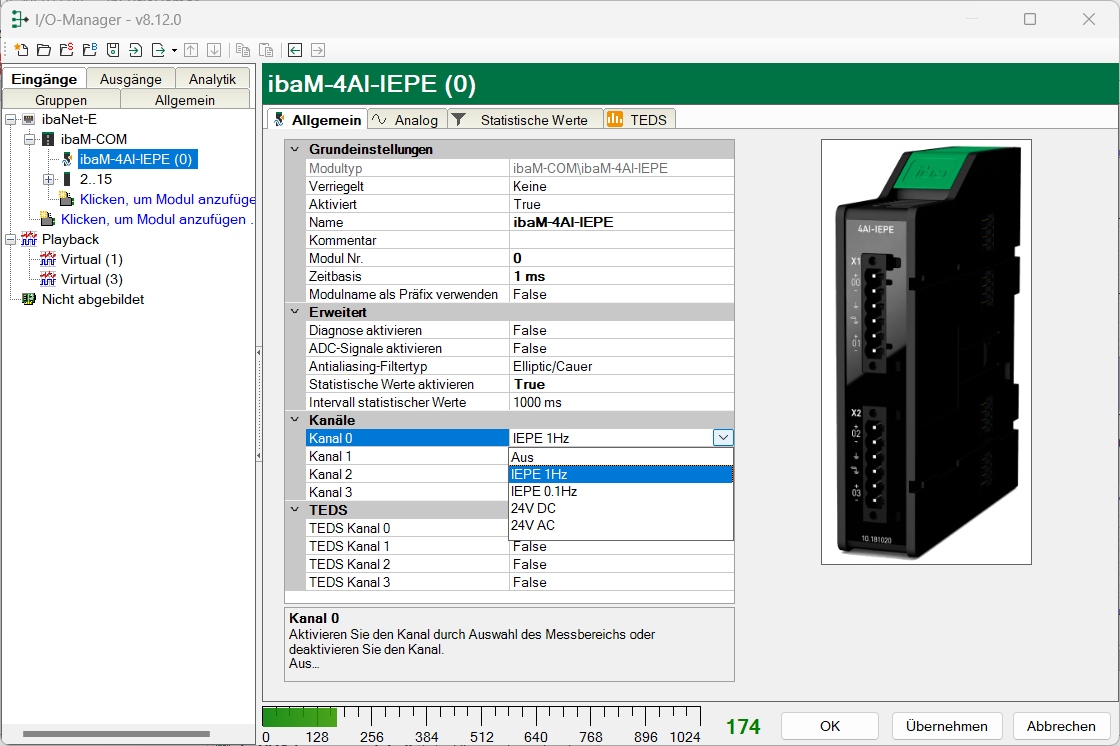

Im Register Allgemein nehmen Sie u. a. die Grundeinstellungen vor und stellen den Modus für jeden Kanal ein.

Grundeinstellungen

Modultyp (nur Anzeige)

Zeigt den Typ des aktuellen Moduls an.

Verriegelt

Sie können ein Modul verriegeln, um ein versehentliches oder unautorisiertes Ändern der Einstellungen zu verhindern.

Aktiviert

Aktivieren Sie das Modul, um Signale aufzuzeichnen.

Name

Hier können Sie einen Namen für das Modul eintragen.

Kommentar

Hier können Sie einen Kommentar oder eine Beschreibung zum Modul eintragen. Dies wird dann als Tooltip im Signalbaum angezeigt.

Modul Nr.

Diese interne Referenznummer des Moduls bestimmt die Reihenfolge der Module im Signalbaum von ibaPDA-Client und ibaAnalyzer.

Zeitbasis

Alle Signale dieses Moduls werden mit dieser Zeitbasis erfasst.

Modulname als Präfix verwenden

Diese Option setzt den Modulnamen zusätzlich vor den Signalnamen.
Erweitert

Diagnose aktivieren

Wenn Sie die Diagnose aktivieren, wird das Register Diagnose hinzugefügt. Siehe Register Diagnose.

ADC-Signale aktivieren

Aktivieren und Anzeigen von ADC-Signalen im Register Analog.

Antialiasing-Filtertyp

Wählen Sie den Filtertyp für den Antialiasing-Filter aus, der auf das gefilterte Signal angewendet wird. Zur Auswahl stehen:

  • Elliptic/Cauer 10. Ordnung

  • Butterworth 2. Ordnung

Statistische Werte aktivieren

Wenn Sie Statistische Werte aktivieren, wird das Register Statistische Werte hinzugefügt. Die Zeitbasis beträgt 10 ms. Siehe Register Statistische Werte.

Zusätzlich erscheint das Feld Intervall statistische Werte. Geben Sie hier das Berechnungsintervall (in ms) für statistische Werte ein. Gültiger Bereich ist 100 ms bis 5000 ms. Das Intervall für statistische Werte hat keine Auswirkung auf die Zeitbasis (10 ms).
Kanäle

Kanal x

Aktivieren Sie den Kanal durch Auswahl des Messbereichs oder deaktivieren Sie den Kanal in der Auswahlliste.

  • Aus

  • IEPE 1Hz

  • IEPE 0.1Hz

  • 24V DC

  • 24V AC
TEDS

TEDS Kanal x

Aktivieren Sie die TEDS-Identifizierung (Transducer Electronic Data Sheet) für den jeweiligen Kanal.

Die TEDS-Identifizierung kann nur ausgewählt werden, wenn für diesen Kanal der Modus IEPE 0.1Hz oder IEPE 1Hz ausgewählt wurde. Sind die Modi 24V DC oder 24V AC ausgewählt, bleibt das TEDS-Feld für den jeweiligen Kanal ausgegraut.
