GetRawChannelData()

Dieser API-Aufruf ermöglicht den Zugriff auf Rohdaten und unveränderte Kanaldaten. Mögliche Anwendungsfälle sind:

Maschinelles Lernen
Bereitstellung von Daten für andere Systeme
Berechnungen, für die unaggregierte Daten benötigt werden

Der Server antwortet immer mit einem Nachrichtenstrom. Mit dem Feld max_sample_count_per_message können Sie angeben, wie viele Messwerte in einer einzelnen Message gesendet werden sollen. Wenn mehr Datenpunkte im abgefragten Zeitbereich vorhanden sind, werden die Daten auf mehrere Messages verteilt (Chunking).

Der Zeitstempel der ersten Response Message muss nicht genau mit der Startzeit der Abfrage übereinstimmen. Die Antworttelegramme liefern die Zeitstempel zurück, die im ibaHD-Server für die angeforderten Signalwerte gespeichert sind.

Wenn mehrere Kanäle angefordert werden, enthält jede Response Message nur Daten für einen einzigen Kanal. Die Reihenfolge der Daten für einen Kanal innerhalb einer Message ist garantiert zeitlich aufeinanderfolgend. Die Empfangs- und Sendereihenfolge der Messages für Daten der angefragten Kanäle ist nicht garantiert.

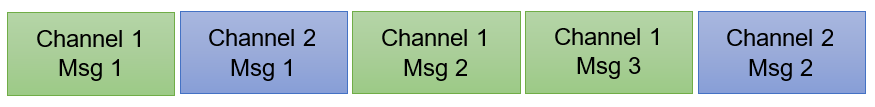

Die folgende Grafik zeigt den Antwortstrom, wenn mehrere Kanäle angefordert werden.

Der Response ist abgeschlossen, sobald alle Nachrichten im Strom gesendet wurden, siehe https://grpc.io/docs/guides/concepts/#server-streaming-rpc.

Message "GetRawChannelDataRequest"

Struktur

Zum Kopieren in die Zwischenablage auf das Icon klicken ->

GetRawChannelDataRequest{
}

Parameter

Pos.	Parameter	Datentyp	Bedeutung
1	time_range_from	int64	Anfangszeit des angeforderten Zeitbereichs im Unix-Zeitstempelformat in Mikrosekunden.
2	time_range_to	int64	Endzeit des angeforderten Zeitbereichs im Unix-Zeitstempelformat in Mikrosekunden.
3	channel_ids	string	Kanal-IDs im gleichen Format, wie sie in der Response-Liste von GetHdStoreSchema() zurückgegeben wurden, siehe GetHdStoreSchema().
4	max_sample_count_per_message	int64	Maximale Anzahl der Messwerte pro Message Ohne Angabe wird die Anzahl automatisch vom Server bestimmt.
5	add_extra_sample_out_of_time_range	bool	Wenn True, sind zusätzlich zum abgefragten Bereich die nächsten Werte vor und nach dem abgefragten Zeitbereich Teil der Abfrage. Diese Erweiterung des Datenraums ermöglicht eine bessere Darstellung der Daten in den Anzeigen.

Message "GetRawChannelDataResponse"

Liste aller gespeicherten Kanalrohdaten im definierten Zeitbereich mit exaktem Zeitbereich, aufgeteilt auf die verschiedenen Kanalformate.

Struktur

Zum Kopieren in die Zwischenablage auf das Icon klicken ->

GetRawChannelDataResponse{
   StringValues{…}
   DigitalValues{…}
   NeFloatValues{…}
   NeDoubleValues{…}
}

Parameter

Pos.	Parameter	Datentyp	Bedeutung
1	channel_id	string	Kanal-ID im Format `<HD store name>\<channel id>` Beispiel: `store_1\[0:0]`
3	start_timestamp	int64	Unix-Zeitstempel in Mikrosekunden
4	step	int64	Schritt in Mikrosekunden für folgende Werte:DATA_TYPE_FLOAT_VALUESDATA_TYPE_DOUBLE_VALUES 0 für folgende Werte:DATA_TYPE_STRING_VALUESDATA_TYPE_DIGITAL_VALUES
5	data_type	enum(DataType)	Datentyp der zurückgegebenen Werte, siehe Enum "DataType".
6	float_values	float	Äquidistante Werte für DATA_TYPE_FLOAT_VALUES-Kanäle Zeitstempel für Werte können berechnet werden mit:start_timestamp + step * array index
7	double_values	double	Äquidistante Werte für DATA_TYPE_DOUBLE_VALUES-Kanäle Zeitstempel für Werte können berechnet werden mit:start_timestamp + step * array index
8	string_values	-	Nicht-äquidistante Werte für DATA_TYPE_STRING_VALUES-Kanäle Zeitstempel und Werte werden nach Array-Index abgeglichen, siehe Message "StringValues".
9	digital_values	-	Nicht-äquidistante steigende/fallende Flanken oder Lücken bei DATA_TYPE_DIGITAL_VALUES-Kanälen Der Wert ist bis zum nächsten Flankenwechsel gültig. Zeitstempel und Werte werden nach Array-Index abgeglichen, siehe Message "DigitalValues".
10	ne_float_values	-	Nicht-äquidistante Werte für DATA_TYPE_NE_FLOAT_VALUES-Kanäle Der Wert ist bis zum nächsten Flankenwechsel gültig. Zeitstempel und Werte werden nach Array-Index abgeglichen, siehe Message "NeFloatValues".
11	ne_double_values	-	Nicht-äquidistante Werte für DATA_TYPE_NE_DOUBLE_VALUES-Kanäle. Der Wert ist bis zum nächsten Flankenwechsel gültig. Zeitstempel und Werte werden nach Array-Index abgeglichen, siehe Message "NeDoubleValues".

Message "StringValues"

Pos.	Parameter	Datentyp	Bedeutung
1	timestamp	int64	Nicht-äquidistante Unix-Zeitstempel in Mikrosekunden
2	value	value	Nicht-äquidistante String-Werte

Message "DigitalValues"

Pos.	Parameter	Datentyp	Bedeutung
1	timestamp	int64	Nicht-äquidistante Unix-Zeitstempel in Mikrosekunden
2	value	float	Nicht-äquidistante Flankenwechsel (0 oder 1) oder Lücken (NaN) des digitalen Kanals
3	edgeCount	float	Nicht-äquidistante Flankenzählung des digitalen Kanals. Gibt an, wie oft sich der Signalwert im aggregierten Zeitintervall geändert hat.
4	min	float	Nicht-äquidistanter Minimalwert des digitalen Kanals
5	max	float	Nicht-äquidistanter Maximalwert des digitalen Kanals

Message "NeFloatValues"

Pos.	Parameter	Datentyp	Bedeutung
1	timestamp	int64	Nicht-äquidistante Unix-Zeitstempel in Mikrosekunden
2	value	float	Nicht-äquidistante Werte des Float-Kanals

Message "NeDoubleValues"

Pos.	Parameter	Datentyp	Bedeutung
1	timestamp	int64	Nicht-äquidistante Unix-Zeitstempel in Mikrosekunden
2	value	double	Nicht-äquidistante Werte des Double-Kanals

Enum "DataType"

Folgende Werte stehen für DataType zur Verfügung.

Wert		Bedeutung
0	DATA_TYPE_UNSPECIFIED	nicht spezifiziert
1	DATA_TYPE_FLOAT_VALUES	Wert vom Typ "float"
2	DATA_TYPE_DOUBLE_VALUES	Wert vom Typ "double"
3	DATA_TYPE_STRING_VALUES	Wert vom Typ "string"
4	DATA_TYPE_DIGITAL_VALUES	Digitaler Wert
5	DATA_TYPE_NE_FLOAT_VALUES	Wert vom Typ "float", der nicht-äquidistant gespeichert wurde
6	DATA_TYPE_NE_DOUBLE_VALUES	Digitaler Wert, det nicht-äquidistant gespeichert wurde
7	DATA_TYPE_DIGITAL_EDGE_VALUES	Anzahl der Wechsel eines digitalen nicht-äquidistanten Werts
