Auf der X-Achse stehen verschiedene Buttons zum Navigieren zur Verfügung:

Zoom-Funktion

Blättern

Zu einem Datum springen

Wird die HD-Trendkurve in ibaQPanel verwendet, können Ereignisse als Textkanäle sowohl gemeinsam mit zeit- als auch längenbasierten HD-Signalen angezeigt werden.

Für weitere Informationen, siehe Kapitel ibaHD-Server in ibaQPanel.

Zoom-Funktion

Der Button <+> vergrößert im Pausenmodus die Mitte der X-Achse und im Livemodus den letzten Teil der X-Achse. Der Button <–> verkleinert entsprechend. Der Zoom-Faktor ist standardmäßig auf 2 eingestellt. Das heißt beim Vergrößern wird der Abschnitt der X-Achse halb so groß wie der Originalabschnitt, beim Verkleinern wird der X-Achsenabschnitt doppelt so groß wie der Originalabschnitt. Der Zoom-Faktor kann über die X-Achsen-Eigenschaften verändert werden.
Blättern

Blättert in großen Schritten nach links, ausgehend von der aktuellen Position

Blättert in kleinen Schritten nach links, ausgehend von der aktuellen Position

Blättert in kleinen Schritten nach rechts, ausgehend von der aktuellen Position

Blättert in großen Schritten nach rechts, ausgehend von der aktuellen Position

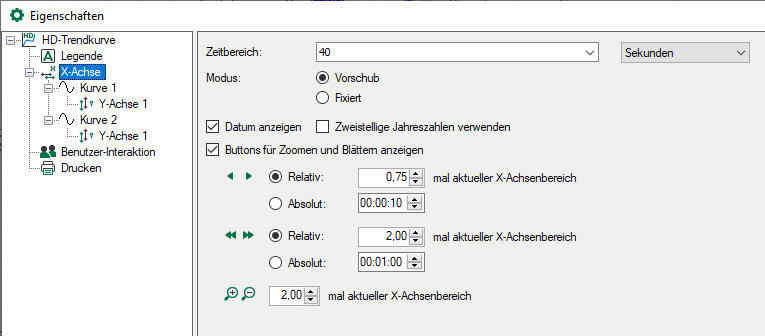

Die Schrittweite kann über die X-Achsen-Eigenschaften eingestellt werden. Die standardmäßige Einstellung für kleine Schritte ist relativ 0,75 und für große Schritte relativ 2. Die Schrittweite kann alternativ als Absolutwert in Zeiteinheiten hh:mm:ss bei zeitbasierten und in Metern bei längenbasierten Werten eingestellt werden.

Beispiel: Zeigt die X-Achse einen Bereich von 100 s an und ist der Zeitstempel auf 10:00:00 Uhr, springt ein kleiner Schritt nach links um 75 s auf 09:58:45 Uhr und ein großer Schritt nach links um 200 s auf 09:56:40 Uhr.

Die Funktionen Zoomen und Blättern können auch mit der Tastatur ausgeführt werden:

Button

Tastaturtaste

Beschreibung

<+>

vergrößern

<–>

verkleinern

Seite nach oben

Kleiner Schritt nach rechts (nur im Pausenmodus)

Keine Tastenfunktion

Großer Schritt nach rechts (nur im Pausenmodus)

Seite nach unten

Kleiner Schritt nach links

keine Tastenfunktion

Großer Schritt nach links
Zu einem Datum springen

Mit einem Klick auf den Button öffnet sich ein Kalender, in dem Sie ein Datum und eine sekundengenaue Uhrzeit eingeben können.

Mit einem Klick auf den Pfeil nach rechts springt die Anzeige der Trendkurve zu diesem Zeitpunkt.

Die Funktion steht auch bei längenbasierten HD-Kurven zur Verfügung, da die Zeitinformation intern stets mitgespeichert wird.
