Im Knoten "Trigger-Einstellung" können Sie die Trigger konfigurieren, die den Zeitabschnitt erzeugen.

Es sind 2 Schreibmodi möglich: Standard und Tracking-Modus

  • Standard: Zeitabschnitte werden in der gleichen Reihenfolge geschlossen, in der sie geöffnet werden (first in, first out)

  • Tracking: Zeitabschnitte können in beliebiger Reihenfolge abgeschlossen werden. Die Zeitabschnitte müssen über eine eindeutige Kombination von Infofeldwerten identifizierbar sein. Der Tracking-Modus wird angewendet, wenn Zeitabschnitte eine Zuordnung zu Produktstücken haben sollen. Der Stopp-Trigger bei Verlassen eines Stücks aus der Produktionsanlage ist nicht eindeutig, wenn sich mehrere Stücke in der Anlage befinden. Der Tracking-Modus erlaubt eine Zuordnung von Stopp-Triggern zu Produkt IDs und stellt damit sicher, dass der richtige Zeitabschnitt beendet wird.

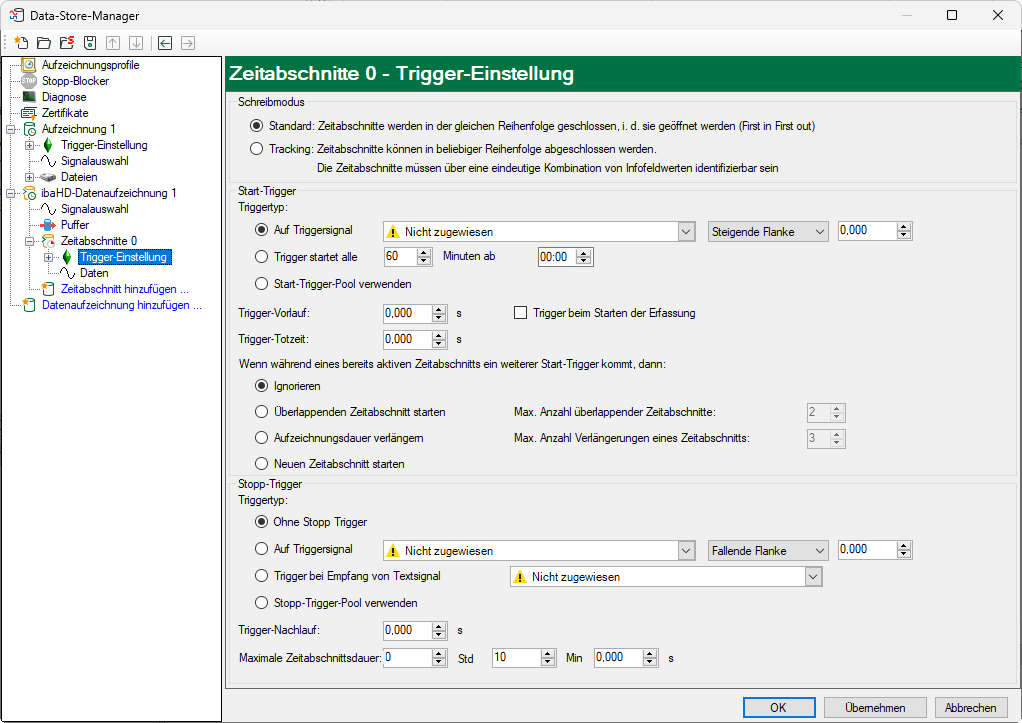

Trigger-Einstellungen im Standardmodus

Start-Trigger

Auf Triggersignal

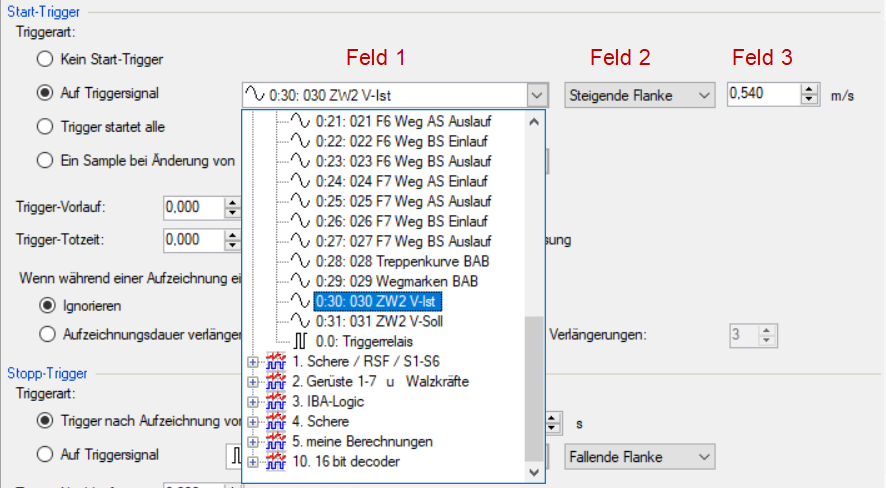

Wenn Sie ein Messsignal oder ein virtuelles Signal als Trigger verwenden wollen, wählen Sie die Option Auf Triggersignal. In den Feldern daneben legen Sie die Eigenschaften des Triggersignals fest.

  • Feld 1: Auswahlliste zur Signalauswahl (verfügbare Analogsignale und Digitalsignale)

  • Feld 2: Auswahlliste zur Auswahl von Flanken und Pegeln

  • Feld 3: Auswahlliste zur Auswahl des Triggerpegels, in der jeweiligen physikalischen Einheit (Feld 3 ist nur bei analogen Triggersignalen aktiv)

Sie können Analogsignale und Digitalsignale als Trigger verwenden. Wählen Sie über den Signalbaum in der Auswahlliste in Feld 1 das Signal, auf das getriggert werden soll.

In den Felder 2 und 3 können Sie das Triggerereignis genauer definieren. Diese Felder variieren je nachdem, ob der ausgewählte Messkanal analog oder digital ist.

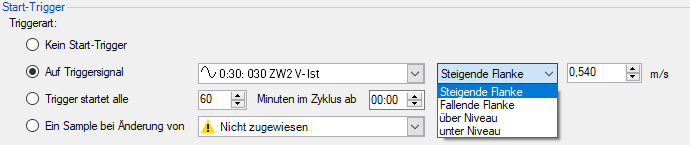

  • Bei Analogsignalen können Sie wählen zwischen Niveau-Triggern und Flanken-Triggern einschließlich eines vorgegebenen Pegels (Feld 3).

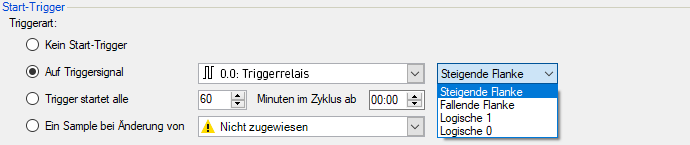

  • Bei Digitalsignalen können Sie wählen zwischen Pegel-Triggern und Flanken-Triggern unter Einbeziehung der 2 Pegel logisch 0 (FALSE) und logisch 1 (TRUE).

Trigger startet alle …

Wenn Sie regelmäßig einen Start-Trigger immer zu einer bestimmten Tageszeit verwenden möchten, können Sie die Option Trigger startet alle … Minuten im Zyklus ab … wählen. Geben Sie den Zeitraum in Minuten ein oder wählen Sie ihn über das Eingabefeld. Der Wertebereich liegt zwischen 0 und 1440, was einem Tag entspricht. Danach wählen Sie eine Start-Zeit für den ersten Trigger. Der Wertebereich liegt zwischen 00:00 und 23:59, was einem Tag entspricht.

Start-Trigger-Pool verwenden

Aktivieren Sie diese Option, wenn Sie die Triggersignale aus dem Start-Trigger-Pool verwenden möchten. Weitere Informationen zum Trigger-Pool finden Sie im ibaPDA-Handbuch, Teil 5, Datenaufzeichnung.

Trigger-Vorlauf

Sie können eine Trigger-Vorlaufzeit konfigurieren, dann beginnt der Zeitabschnitt, um die Trigger-Vorlaufzeit vor dem Triggerereignis. Die Startzeit ist dann Triggerzeit minus Trigger-Vorlauf. Wird die Triggerbedingung erfüllt, werden die einlaufenden Daten an die während der Vorlaufzeit gepufferten Daten angehängt.

Trigger-Totzeit

Diese Eigenschaft steht bei den Start-Triggern Auf Triggersignal und Trigger startet alle … zur Verfügung. Die Trigger-Totzeit gibt an, wie lange nach dem Auftreten eines Triggers alle nachfolgenden Trigger unterdrückt werden. Ist die Totzeit beispielsweise eingestellt auf 5 Sekunden, dann werden in den 5 Sekunden nach dem Auftreten des ersten Triggers alle anderen Trigger ignoriert.

Trigger beim Starten der Erfassung

Wenn der Zeitabschnitt direkt beim Start der Erfassung starten soll oder sobald eine neue Datenaufzeichnungskonfiguration übernommen wurde, dann muss zusätzlich die Option Trigger beim Starten der Erfassung aktiviert werden. Wenn Sie die Option nicht aktivieren, startet der Zeitabschnitt erst, wenn der Trigger auslöst.

Wenn während eines bereits aktiven Zeitabschnitts ein weiterer Start-Trigger kommt, dann:

Hier können Sie festlegen, was passieren soll, wenn ein neuer Start-Trigger auftritt, während ein Zeitabschnitt bereits läuft:

  • Ignorieren: Ist diese Option aktiviert, dann ignoriert das System jeden neuen Start-Trigger. Der aktuelle Zeitabschnitt wird fortgeführt.

  • Überlappenden Zeitabschnitt starten: Ist diese Option aktiviert, wird ein weiterer Zeitabschnitt gestartet und der aktuelle nicht geschlossen. Im Feld Max. Anzahl überlappender Zeitabschnitte können Sie einstellen, wie viele Zeitabschnitte gleichzeitig geöffnet sein können.

  • Aufzeichnungsdauer verlängern: Ist diese Option aktiviert, wird die maximale Länge des aktuellen Zeitabschnitts erhöht. Sie wird um die konfigurierte Maximale Zeitabschnittsdauer im Stopp-Triggerteil erhöht. Sie können im Feld Max. Anzahl Verlängerungen eines Zeitabschnitts konfigurieren, wie oft die maximale Länge erhöht werden kann.

  • Neuen Zeitabschnitt starten: Ist diese Option aktiviert, wird der aktuelle Zeitabschnitt geschlossen und ein neuer Zeitabschnitt begonnen.

Stopp-Trigger

Im Standardmodus bezieht sich ein Stopp-Trigger immer auf den ältesten offenen Zeitabschnitt. Wenn die Erfassung gestoppt wird oder eine neue Datenaufzeichnungskonfiguration angewendet wird, werden alle offenen Zeitabschnitte automatisch geschlossen.

Die Einstellungen für den Stopp-Trigger erfolgen auf die gleiche Weise wie des Start-Triggers. Auch hier können sowohl analoge als auch digitale Signale als Trigger verwendet werden.

Trigger bei Empfang von Textsignal

Der Stopp-Trigger wird durch den Empfang des Textsignals, das in dem nebenstehenden Feld ausgewählt wurde, ausgelöst. Der Inhalt des Textsignals ist für die Triggerfunktion nicht relevant.

Trigger-Nachlauf

Sie können eine Trigger-Nachlaufzeit konfigurieren, dann endet der Zeitabschnitt um die Trigger- Nachlaufzeit nach dem Stopp-Triggerereignis.

Maximale Zeitabschnittsdauer

Wenn kein Stopp-Trigger ausgelöst wird, wird der Zeitabschnitt automatisch geschlossen, wenn er die maximale Länge erreicht hat.

Wenn für den Stopp-Trigger Ohne Stopp-Trigger ausgewählt wird, hat der Zeitabschnitt immer die maximale Länge.

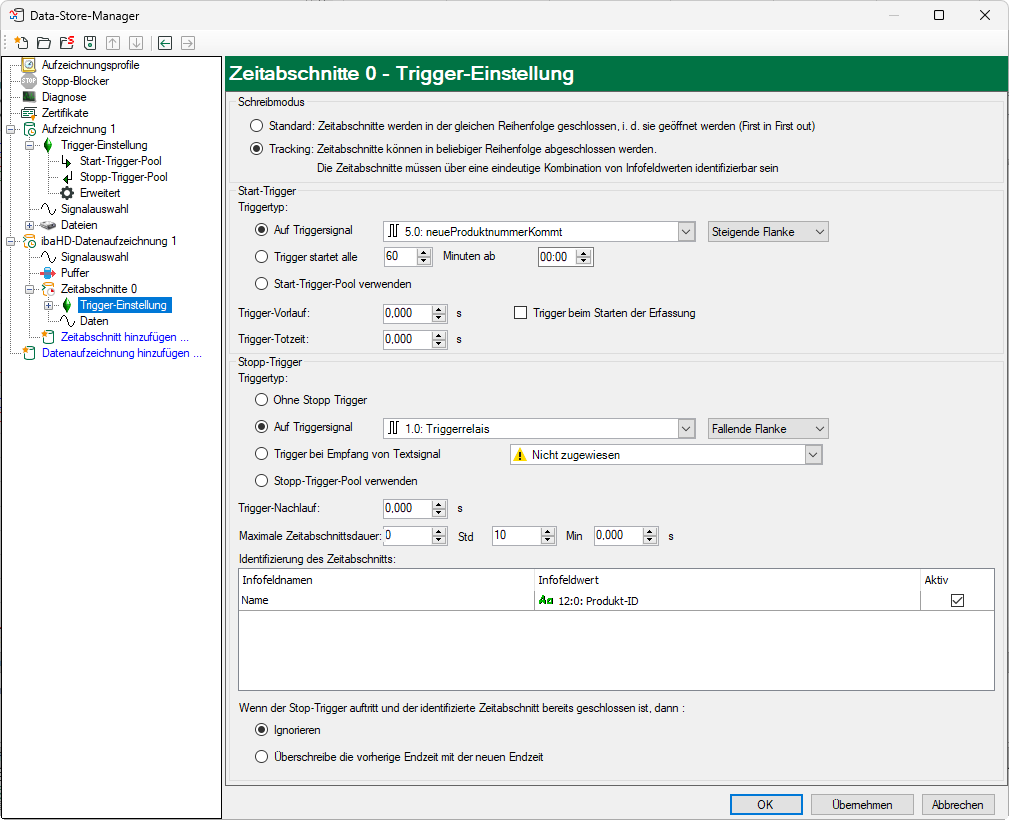

Trigger-Einstellung im Tracking-Modus
Start-Trigger

Die Einstellungen für den Start-Trigger entsprechen denen des Standardmodus.
Stopp-Trigger

Die Einstellungen für Triggertyp, Trigger-Nachlauf und maximale Zeitabschnittsdauer entsprechen denen des Standardmodus.

Im Tracking-Modus bezieht sich jedoch der Stopp-Trigger nicht auf den ältesten Zeitabschnitt, sondern auf den Zeitabschnitt, der mit der aktuellen ID übereinstimmt.

Die ID eines Zeitabschnitts wird durch ein oder mehrere Infofelder definiert. Welche Infofelder die ID definieren, können Sie in der Tabelle zur Identifizierung des Zeitabschnitts konfigurieren. Sie fügen das Infofeld zur ID hinzu, indem Sie ein Signal zuweisen und mit einem Häkchen aktiv setzen. Die Signale werden zum Zeitpunkt des Stopp-Triggers erfasst und ibaPDA fragt dann in der Ablage der Zeitabschnitte die Zeiträume ab, deren ID-Infofelder mit den Signalwerten übereinstimmen.

Bei der Abfrage werden nur Zeitabschnitte berücksichtigt, deren Startzeit kleiner ist als die maximale Länge des Zeitabschnitts vor dem Stopp-Trigger. Wenn ibaPDA mehrere übereinstimmende Zeitabschnitte findet, wird keiner geschlossen. Im Ereignisprotokoll wird eine Warnung erzeugt.

Sie können konfigurieren, wie sich ibaPDA verhält, wenn ein Stopp-Trigger auftritt und der passende Zeitabschnitt bereits geschlossen ist. Sie können wählen zwischen

  • Ignorieren: die Endzeit des entsprechenden Zeitabschnitts wird nicht geändert

  • Überschreibe die vorherige Endzeit mit der neuen Endzeit: die Endzeit des entsprechenden Zeitabschnitts wird geändert

Im Tracking-Modus werden offene Zeitabschnitte nicht automatisch geschlossen, wenn die Erfassung gestoppt oder eine neue Datenaufzeichnungskonfiguration angewendet wird. Zeitabschnitte werden nur durch einen Stopp-Trigger geschlossen. Wenn Kein Stopp-Trigger ausgewählt ist, muss eine andere Anwendung den Zeitabschnitt schließen.
