Ereignisse als Textkanäle
Bei der Verwendung der „HD-Trendkurve“ in ibaQPanel ist es möglich, Ereignisse als Textkanäle in der Trendkurve anzuzeigen.
Ziehen Sie einfach das Ereignis aus dem HD-Signalbaum per Drag & Drop auf die Trendkurve in ibaQPanel. Das Ereignis wird mit seinem Ereignisnamen in der Legende angezeigt. Bei Eintritt des Ereignisses wird die Ereignis-Mitteilung dynamisch im Signalgraphen an der richtigen zeitlichen Position bzw. Längenposition angezeigt.

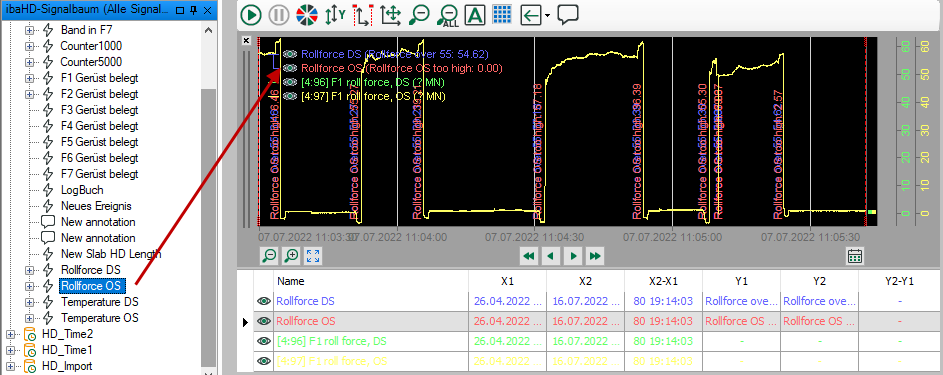

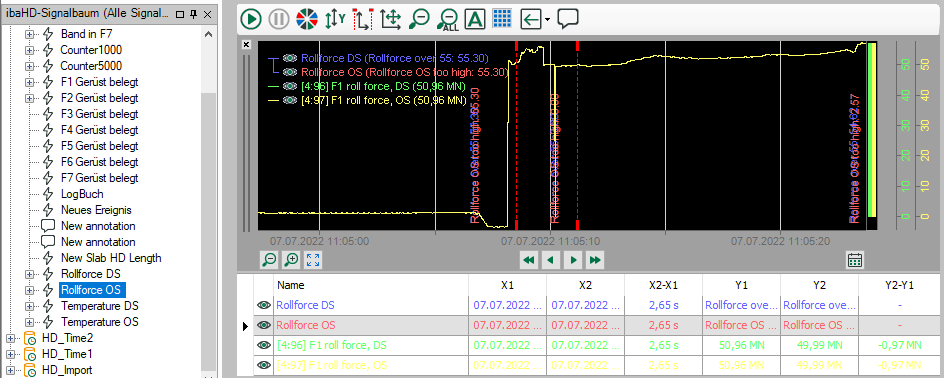

Die folgenden beiden Abbildungen zeigen beispielhaft das Ereignis mit dem Namen „Rollforce OS“ in einer zeitbasierten Trendkurve. Die zweite Abbildung zeigt eine gezoomte Darstellung des Auslösezeitpunktes.
Tipp |
|
|---|---|
 |
Wenn Sie lediglich eingehende Ereignisse erfassen wollen, stellen Sie bei der Definition des Ereignisses für das „Ausgehende Ereignis“ den Wert „nie“ ein (siehe Kapitel Ereignisbasierte Datenaufzeichnung konfigurieren ). |
Tipp |
|
|---|---|
|
Um Überlappung von Texten in der Anzeige beim Auszoomen zu vermeiden, deaktivieren Sie einfach die Option "Textkanal-Überlappung erlauben" in den Eigenschaften. |
Hinweis |
|
|---|---|
 |
Wenn Sie die HD-Trendkurve in ibaQPanel im Live-Modus betreiben und ein Ereignis als Textkanal anzeigen möchten, ist es derzeit zwingend erforderlich, dass gleichzeitig mindestens ein anderes zeitbasiertes analoges oder digitales Signal angezeigt wird. Dies ist erforderlich, um den Vorschub der x-Achse zu treiben. |
Hinweis |
|
|---|---|
|
Alle Ereignisse, die im Zeitraum eintreten, wenn das "Produkt vorhanden"-Signal FALSE ist, werden in der Lücke zwischen zwei Graphen angezeigt. |
Pausensignal

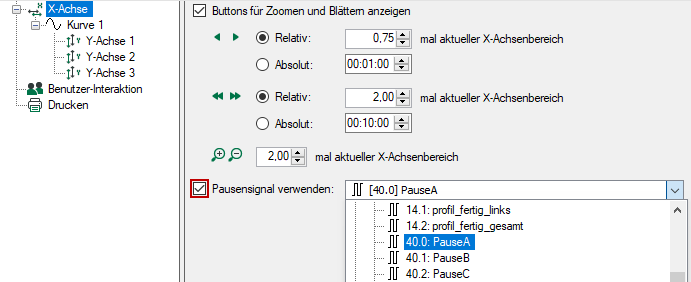

Sowohl für zeit- als auch längenbasierte HD-Trendkurven gibt es in den Eigenschaften die Option "Pausensignal verwenden".
ibaQPanel bietet die Möglichkeit, den Vorschub der Trendkurven mit einem digitalen Signal zu steuern. Ist die Option aktiviert und ein geeignetes Signal ausgewählt, dann wird der Vorschub angehalten, wenn das Signal TRUE ist. Ist das Signal FALSE, wird der Vorschub wieder fortgesetzt.
Für die Verwendung eines Pausensignals mit einer zeitbasierten HD-Trendkurve muss dieses Pausensignal im HD-Signalbaum einer zeitbasierten HD-Ablage enthalten sein.
Für die Verwendung eines Pausensignals mit einer längenbasierten HD-Trendkurve muss das Pausensignal im HD-Signalbaum einer längenbasierten HD-Ablage enthalten sein.
Im Signalbaum des Auswahlfeldes werden nur geeignete Signale angeboten.
