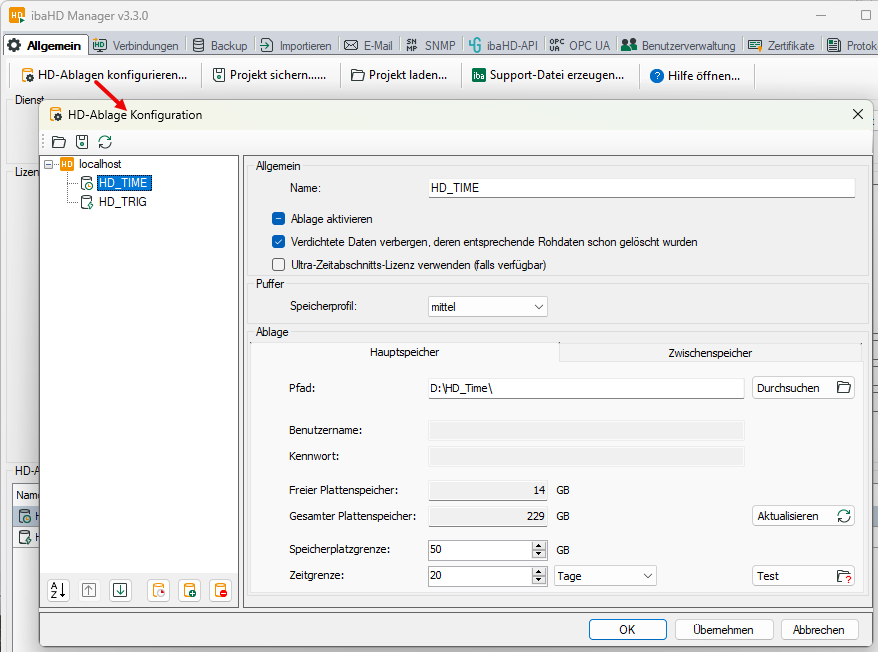

Mit Klick auf <HD-Ablagen konfigurieren…> öffnet sich der Konfigurationsdialog für die Ablagen des ibaHD-Servers. Den gleichen Dialog erhalten Sie, wenn Sie in der Datenaufzeichnungskonfiguration von ibaPDA auf den Button <Konfigurieren> klicken.

In der Baumansicht links werden bereits konfigurierte HD-Ablagen angezeigt. Bei der Erstinstallation ist die Baumansicht leer.

Die Buttons unter der Baumansicht haben folgende Funktion:

Ein Zeitabschnitt wird hinzugefügt (nur möglich unter einer Zeitablage).


Eine HD-Ablage wird hinzugefügt. Über das Dialogfeld wählen Sie den Typ der Ablage, den Sie hinzufügen wollen.


Markierte HD-Ablage wird aus der Baumansicht entfernt.


HD-Ablagen werden alphanumerisch sortiert.


Ausgewählte HD-Ablage wird in der Baumansicht um eine Position nach oben verschoben.


Ausgewählte HD-Ablage wird in der Baumansicht um eine Position nach unten verschoben.
Allgemein

Name

Hier können Sie einen Namen für eine HD-Ablage vergeben

Ablage aktivieren

Wenn Sie die Ablage verwenden wollen, muss diese Option aktiviert sein. Aktivierte Ablagen werden in der Baumstruktur mit einem gelben Icon, deaktivierte mit einem grauen Icon gekennzeichnet.

Bei einer deaktivierten Ablage sind keine Lese- oder Schreibzugriffe möglich. Das Anhängen oder Wiederherstellen von Backups ist ebenfalls nicht möglich.

Verdichtete Daten verbergen, deren entsprechende Rohdaten schon gelöscht wurden

Diese Option steht nur bei zeitbasierten Ablagen zur Verfügung. Wenn Sie diese Option aktivieren, dann werden aggregierte Werte der höheren Verdichtungsstufen nicht mehr angezeigt, wenn die Rohdaten, die als Basis zur Berechnung dieser verdichteten Werte dienten, ganz oder teilweise gelöscht wurden. Grund für das Fehlen von Rohdaten kann z. B. eine Aufräumstrategie sein.

Wenn Sie diese Funktion nicht aktivieren, dann werden die verdichteten Werte auch angezeigt, wenn die zugrunde liegenden Rohdaten fehlen. Ein Drill-down in der Anzeige zeigt dann lückenhafte oder fehlende Kurven.

Ultra-Zeitabschnitts-Lizenz verwenden (falls verfügbar)

Aktivieren Sie diese Option, wenn für die Zeitabschnitte in dieser HD-Ablage eine der vorhandenen Ultra Time Period-Lizenzen genutzt werden soll, anstatt einer Einzellizenz.
Puffer

Für zeit- und längenbasierte HD-Ablagen besteht die Möglichkeit der Wahl eines Speicherprofils für den Datenpuffer.

Das Speicherprofil bestimmt die Größe des (Arbeits-) Speichers, der als Puffer für die Datenerfassung reserviert wird. Die Puffergröße ist direkt proportional zur Anzahl der IO-Operationen, die für das Schreiben von Daten aus dem Puffer in die HD-Ablage, d. h. auf die Festplatte, erforderlich sind. Die Performance beim Lesen von Daten aus der HD-Ablage (z. B. durch ibaAnalyzer oder ibaPDA) wird davon ebenfalls beeinflusst.

Wird der Puffer verkleinert, dann erfolgt die Übertragung der Daten aus dem Puffer zur Festplatte in kleineren aber mehr Datenblöcken.

Wird der Puffer vergrößert, dann erfolgt die Übertragung der Daten aus dem Puffer zur Festplatte in größeren aber weniger Datenblöcken.

Hierbei gibt es einige Begrenzungen:

  • Wenn ibaHD-Server auf einem 32Bit-Betriebssystem installiert ist, wird das Speicherprofil für alle HD-Ablagen automatisch auf "niedrig" eingestellt.

  • Das gleiche gilt für 64Bit-Systeme, die mit weniger als 2 GB RAM bestückt sind.

  • Wenn ibaHD-Server auf einem 64Bit-System mit weniger als 4 GB RAM installiert ist, dann ist maximal das Speicherprofil "mittel" möglich.

Allgemeine Einstellempfehlung:

Wählen Sie ein höheres Speicherprofil, wenn wenige Signale mit hoher Abtastrate erfasst werden.

Wählen Sie ein geringeres Speicherprofil, wenn viele Signale mit niedriger Abtastrate erfasst werden.

Exakte Hinweise können an dieser Stelle nicht gegeben werden, da die Performance von vielen Faktoren beeinflusst wird:

  • System-Hardware

  • Anzahl der gleichzeitigen Erfassungen

  • Anzahl der erfassten Signale

  • Abtastrate der erfassten Signale

  • Datenverdichtung bei der Erfassung

  • Anzahl der lesenden Clients

Richtwerte Speicherprofil (abhängig v. Betriebssystemart und RAM)

x86

gering

x64: <2 GB RAM

gering

x64: < 4 GB RAM

mittel

x64: ≥ 4 GB RAM

hoch
Speicherorte

Seit der Version 2.1 von ibaHD-Server gibt es die Möglichkeit, neben dem Hauptspeicher optional einen Zwischenspeicher zu nutzen. Für die Konfiguration der beiden Speicherorte stehen die zwei Register Hauptspeicher und Zwischenspeicher zur Verfügung. Der Hauptspeicher wird im Allgemeinen auf Festplattenlaufwerken konfiguriert, da dieser Speichertyp für die Langzeitspeicherung der großen Datenmengen optimal geeignet ist.

Der Zwischenspeicher dagegen ist für SSD-Platten konzipiert und dient dem vorübergehenden Speichern neu erfasster Daten. Auf diese Weise kann die Datenmenge für eine optimale Lese-Performance reorganisiert werden, bevor die Daten auf die Festplatten des Hauptspeichers geschrieben werden.

Mithilfe des Zwischenspeichers kann die Antwortzeit des Systems erheblich reduziert werden, insbesondere dann, wenn große Datenmengen von den HD-Clients angefordert werden, während die Erfassung läuft oder Daten in die Ablage importiert werden.

Beachten Sie auch die Hinweise im Anhang, Tipps für Haupt- und Zwischenspeicher.
Hauptspeicher

Pfad

Hier wählen Sie das Verzeichnis für die HD-Ablage aus. Mit dem Button <Durchsuchen> gelangen Sie zur Verzeichnisstruktur Ihres ibaHD-Servers.

Benutzername/Kennwort

Wenn das Verzeichnis auf einem fremden Rechner, d. h. nicht auf dem ibaHD-Server-Rechner liegt und eine Benutzerkennung dafür erforderlich ist, geben Sie hier den Benutzernamen und Kennwort ein.

Freier / Gesamter Plattenspeicher

Hier werden der gesamte verfügbare und der freie Speicherplatz bezogen auf die Partition des eingegebenen Pfades angezeigt. Dabei wird evtl. bereits an andere HD-Ablagen zugeteilter Speicherplatz nicht berücksichtigt.

Mit dem Button <Aktualisieren> können Sie die Werte für freien und Gesamtspeicherplatz ermitteln lassen.

Speicherplatzgrenze

Wenn die gesamten Signaldaten die hier eingestellte Speicherbegrenzung für die HD-Ablage überschreiten, werden die ältesten Signaldaten überschrieben.

Zeitgrenze

Sind die Signaldaten älter als die hier eingestellte Zeit, werden sie gelöscht.
Zwischenspeicher

Zwischenspeicher aktivieren

Aktivieren Sie diese Option, wenn Sie den Zwischenspeicher nutzen wollen.

Pfad

Hier wählen Sie das Verzeichnis auf einer SSD-Platte für den Zwischenspeicher aus. Mit dem Button <Durchsuchen> gelangen Sie zur Verzeichnisstruktur des Rechners.

Die weiteren Einstellungen und Buttons sind entsprechend wie beim Hauptspeicher.
Abschließen der Konfiguration

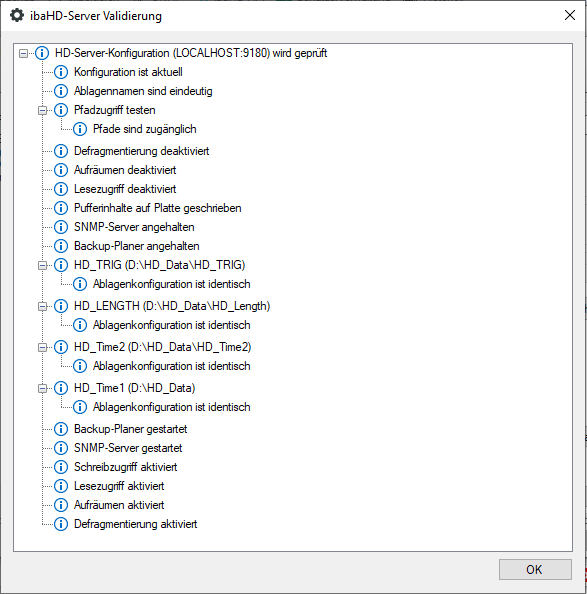

Klicken Sie auf <OK> oder <Übernehmen>, um die neue Konfiguration zu übernehmen. In einem Popup-Fenster wird die neue Konfiguration bestätigt oder eventuell Fehlermeldungen angezeigt.
