Um Zeitabschnitte abzufragen, muss ibaAnalyzer mit einer zeitbasierten HD-Ablage verbunden sein, in der Zeitabschnittsablagen konfiguriert sind. Wie bei einer Bereichsabfrage wird das Ergebnis der Abfrage im Signalbaum von ibaAnalyzer angezeigt. Das Abfrageergebnis können Sie wie eine Messdatei behandeln.

Zeitabschnittsabfragen erstellen

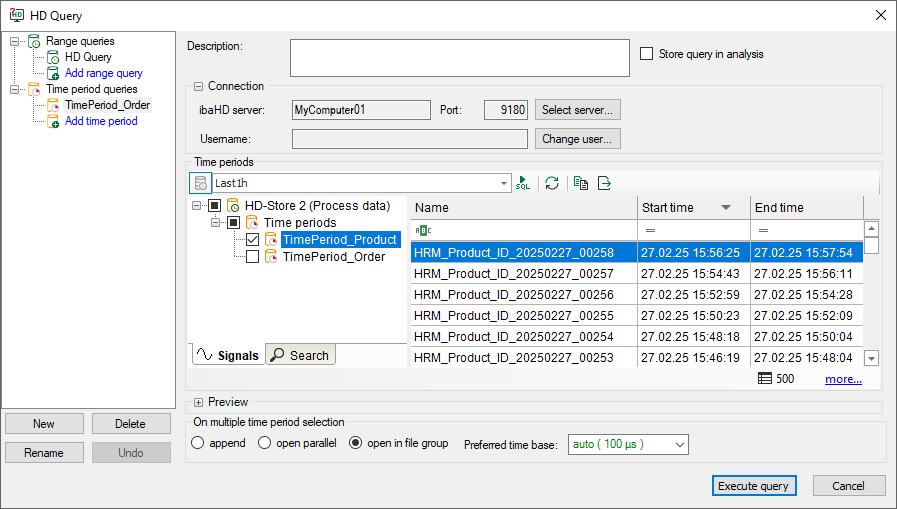

Links im Dialog finden Sie die Abfragen der Zeitabschnitte unter den Bereichsabfragen.

  1. Klicken Sie im linken Baum auf Zeitabschnitt hinzufügen oder wählen Sie eine bestehende Abfrage aus.

  2. Wählen Sie im Bereich Zeitabschnitte im Ablagenbaum die Zeitabschnittsablagen aus, die angezeigt werden sollen.

    Die Tabelle zeigt die Zeitabschnitte der Ablage an. Die Funktionen der Tabelle ähneln der Zeitabschnittstabelle in ibaPDA, siehe HD-Zeitabschnittstabelle .

  3. Wählen Sie die relevanten Zeitabschnitte aus der Tabelle aus.

    Bei Bedarf können Sie die Zeitabschnitte in der Tabelle auch über die Spalten oder mit Bedingungen filtern, siehe Konfiguration von Zeitabschnittsabfragen.

  4. Wenn Sie mehrere Zeitabschnitte ausgewählt haben, bestimmen Sie unter Bei Auswahl mehrerer Zeitabschnitte, wie ibaAnalyzer das Abfrageergebnis der Zeitabschnitte behandeln soll.

    Weitere Informationen siehe Abfrageergebnisse der Zeitabschnitte.

  5. Klicken Sie auf <Abfrage ausführen>.

    Das Abfrageergebnis wird im Signalbaum von ibaAnalyzer angezeigt.
