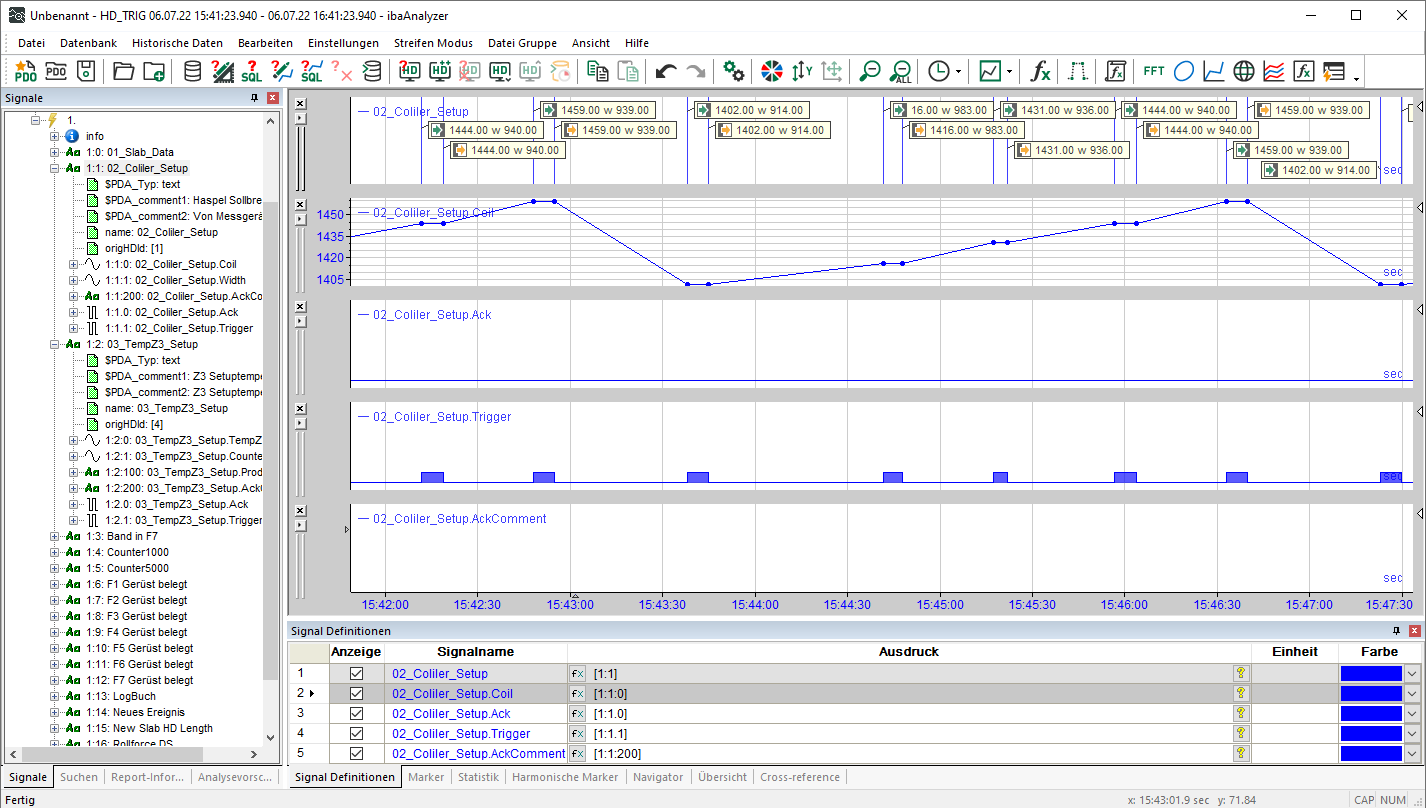

In ibaAnalyzer stehen Ereignisse als Textsignale zur Verfügung. Wenn für das Ereignis numerische Felder definiert sind, stehen diese Ereignisse als analoge, nicht-äquidistante Unterkanäle des Ereignistextsignals zur Verfügung. Ebenso sind alle Textfelder der Ereignisse als Unterkanäle des Ereignistextsignals vorhanden.

Für jedes Ereignis sind drei weitere Signale vorhanden:

• *.Ack: Nicht-äquidistantes digitales Signal

  Das Signal ist wahr für jedes bestätigte Ereignis und falsch für jedes unbestätigte Ereignis.

• *.Trigger: Nicht-äquidistantes digitales Signal

  Bei einem Ereignis, das sowohl ein- als auch ausgehend sein kann, ist dieses Signal wahr, wenn das Ereignis ankommt, und falsch, wenn das Ereignis abgehend ist. Für ein Signal, das nie abgehend ist, ist dieses Signal immer wahr.

• *:AckComment: Ein Textsignal, das die Bestätigungskommentare enthält.

Die Ereignisse sind als eingehende oder ausgehende Ereignisse mit Icons im Signalstreifen gekennzeichnet.

Ähnlich wie in ibaPDA können Sie auch in ibaAnalyzer die Ereignistabelle für HD-Daten nutzen.

Anzeigeoptionen im Signalbaum

Wenn Sie im Kontextmenü des Signalbaums die Anzeigeoption Gruppen pro Datei anzeigen oder Gruppen über alle Dateien anzeigen wählen, dann entsprechen die angezeigten Gruppen den Ordnern, in denen die Ereignisse auf dem ibaHD-Server organisiert sind.
