Wenn Sie in ibaAnalyzer die Zoom-Funktion verwenden, werden anders als bei der HD-Trendkurve in ibaPDA die Daten nicht nachgeladen. Die Anzahl der Samples und somit die Auflösung der Signalkurve bleibt unverändert.

Wenn Sie eine HD-Abfrage beispielsweise mit einer Zeitbasis von 1 min ausgeführt haben, weil der Zeitbereich entsprechend groß war, dann bleibt der Abstand von 1 min auch beim Einzoomen erhalten. Durch das Einzoomen entstehen also keine neuen Informationen.

Für eine bessere Datenauflösung können Sie daher in der eingezoomten Darstellung einen sogenannten Drill-down ausführen.

Bei einem Drill-down werden Zeitbereich und Zeitbasis entsprechend der eingestellten Zoomstufe neu berechnet und die Daten entsprechend vom HD-Server abgerufen.

Um einen Drill-down auszuführen, klicke Sie auf das entsprechende Icon in der Symbolleiste oder den Befehl im Menü Ansicht:

Der Befehl ist in der Symbolleiste und Menüleiste nur verfügbar, wenn Sie zuvor eingezoomt haben. Wenn Sie einen weiteren Drill-down ausführen wollen, müssen Sie weiter einzoomen.

Drill-down rückgängig machen

Sie können die ausgeführten Drill-down-Operationen schrittweise rückgängig machen. Das Symbol in der Symbolleiste und der Menübefehl für Drill-down rückgängig sind nur verfügbar, wenn Sie mindestens einen Drill-down ausgeführt haben.

Drill-down-Operationen können Sie nur auf HD-Abfragen anwenden, deren Signale in dem aktuell gewählten Signalstreifen angezeigt oder in einem Ausdruck verwendet werden, der im aktuell gewählten Signalstreifen angezeigt wird.

Entsprechend können Sie einen Drill-down nur für HD-Abfragen rückgängig machen, zu denen die angezeigten Signale oder Ausdrücke einen Bezug haben.
Verhalten im Signalbaum

Wenn Sie einen Drill-down ausführen, wird eine modifizierte HD-Abfrage ausgeführt und die ursprüngliche HD-Abfrage im Signalbaum überschrieben. Die durch einen Drill-down erzeugte HD-Abfrage hat folgende Eigenschaften:

  • Gleicher HD-Server und gleiche HD-Ablage

  • Zeitbereich entsprechend des gezoomten X-Achsenbereichs

  • Eine bevorzugte Zeitbasis, berechnet nach folgender Formel:



Beispiel

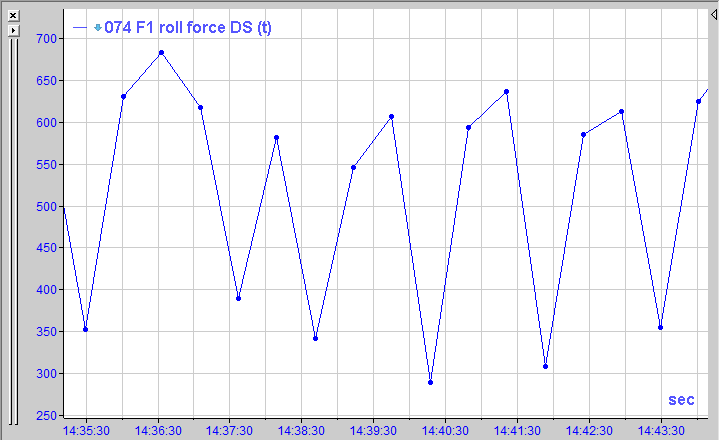

Eine HD-Abfrage über einen Zeitbereich von 2 Tagen und 8 Stunden mit einer Zeitbasis von 30 s liefert nach dem Einzoomen auf einen Zeitbereich von nur 8 min folgendes Bild:

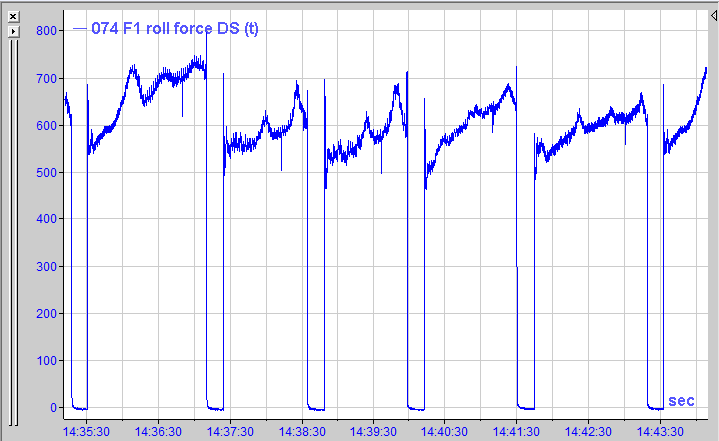

Erst die Ausführung eines Drill-downs liefert genügend Informationen für eine aussagekräftige Kurve. Der Zoomfaktor bleibt dabei unverändert.
