Verbindungsdiagnose

Register Verbindung

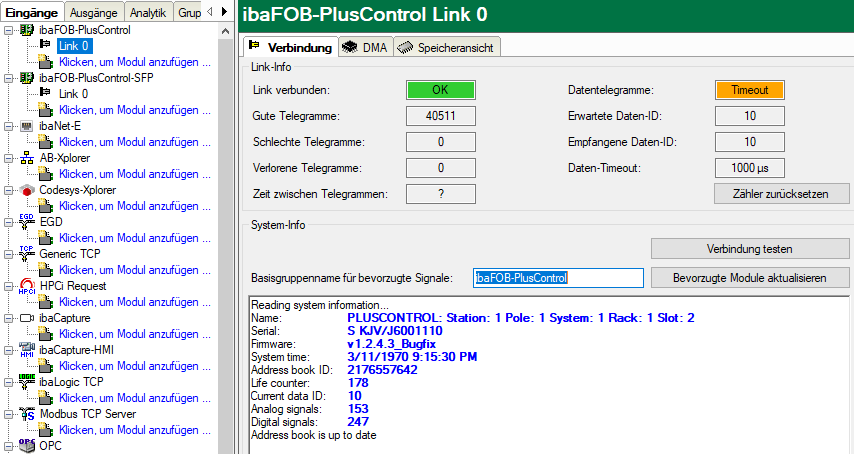

Im Register Verbindung werden Informationen zum Verbindungsstatus und zum verbundenen System angezeigt.

Neben der Anzeige des Verbindungs- und Telegrammstatus stehen verschiedene Zähler zur Verfügung:

Gute Telegramme

Zähler der korrekt empfangenen Telegramme

Schlechte Telegramme

Zähler der fehlerhaften Telegramme

Verlorene Telegramme

Zähler der verlorenen Telegramme

Zeit zwischen Telegrammen

Zeitabstand zwischen den letzten 2 korrekt empfangenen Telegrammen.

Erwartete Daten-ID, Empfangene Daten-ID

Die IDs dienen der Identifizierung der Empfangsdaten in ibaPDA. Bei jedem Request wird die ID inkrementiert. Die ID in den Messdaten-Telegrammen muss mit der ID des Request-Telegramms übereinstimmen, ansonsten werden die Daten verworfen.

Daten-Timeout

ibaPDA überwacht den laufenden Telegrammzähler der Messdaten-Telegramme. Ändert sich der Telegrammzähler innerhalb der anhand der Zykluszeit berechneten Timeout-Zeit nicht, werden die Daten auf 0 gesetzt.

System-Info

In diesem Feld werden die Systeminformationen angezeigt, die beim Testen der Verbindung aus dem PLUSCONTROL CP gelesen werden.

Register DMA

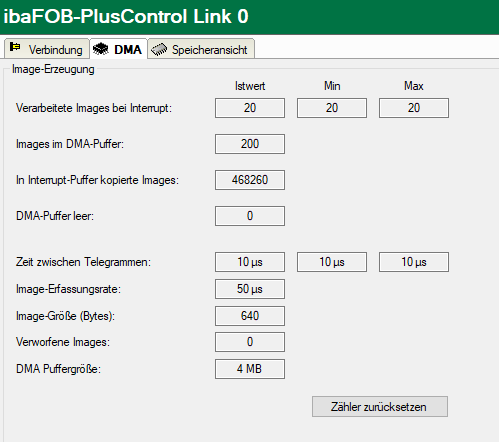

Die Informationen beschreiben die Erzeugung des Images (Prozessabbild). Ein Image ist ein Datensatz, der von der Karte mittels DMA in den Speicher des Rechners geschrieben wird. Dieses Image beinhaltet alle Daten der Messsignale eines Samples des betreffenden Anschlusses.

In der folgenden Liste werden die Informationen zur Image-Erzeugung erklärt:

Verarbeitete Images bei Interrupt:

Diese Zählerstände zeigen an, wie viele Images zum Zeitpunkt des letzten Interrupts im DMA-Puffer vorhanden waren. Der Wert sollte normalerweise der Interrupt-zeit, geteilt durch die Image-Erfassungsrate, entsprechen.

Images im DMA-Puffer:

Dies ist die Anzahl der Images, die im DMA-Puffer vorhanden sind. Die Anzahl sollte konstant sein. Wenn diese Zahl ansteigt, dann arbeitet das System nicht korrekt. Dies kann z. B. ein fehlender Interrupt sein.

In Interrupt-Puffer kopierte Images:

Dieser Zählerstand zeigt an, wie viele Images aus dem DMA-Puffer von ibaPDA gelesen und verarbeitet wurden. Dieser Zähler sollte stetig aufwärts zählen.

DMA-Puffer leer:

Dieser Zählerstand erhöht sich jedes Mal, wenn der DMA-Puffer zum Zeitpunkt des Interrupts leer ist. Wenn dies der Fall ist, dann setzt der Treiber alle Signalwerte des betreffenden Anschlusses auf Null (0). Dies kann beispielsweise möglich sein, wenn die LWL-Verbindung unterbrochen wird.

Zeit zwischen Telegrammen:

Dies ist der zeitliche Abstand zwischen den letzten 2 korrekt empfangenen Telegrammen. Dabei handelt sich um den gleichen Wert, wie in dem Register Verbindung, nur mit der zusätzlichen Angabe des größten und kleinsten Abstands. Der Unterschied zwischen Min- und Max-Wert sollte nicht wesentlich voneinander abweichen.

Image-Erfassungsrate:

Dies ist die Erfassungsrate, mit der die Karte die Images in den DMA-Puffer schreibt. Diese sollte höher oder gleich der schnellsten Erfassungsrate der an diesem Link angeschlossenen Module sein.

Image-Größe:

Dies ist die Größe des Images in Bytes. Wenn Sie die Image-Größe mit der Image-Erfassungsrate multiplizieren, dann wissen Sie, wie viele Bytes pro Sekunde von diesem Anschluss über den PCIe-Bus übertragen werden.

Verworfene Images:

Ein Wert größer 0 deutet auf eine Überlastung des PCIe-Busses hin.

DMA Puffergröße:

Feste Größe in der Karte

Register Speicheransicht

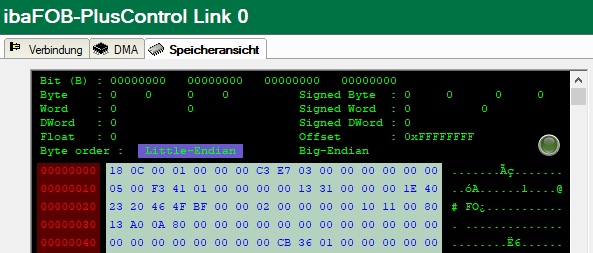

Im Register Speicheransicht wird der DPR-Speicher auf der ibaFOB-PlusControl-Karte angezeigt.

Diese Ansicht entspricht der Ansicht im Register Speicheransicht der Kartendiagnose, wenn der Bereich 1: FPGA-Register angewählt ist.
