Wenn die Karte korrekt im I/O-Manager angezeigt wird, markieren Sie in der Baumstruktur den Link-Knoten unterhalb der Schnittstelle. Auf der rechten Seite sehen Sie dann 3 Register mit Informationen über die Verbindung.

Die Beschreibung der Diagnoseinformation und der anderen Register finden Sie im Kapitel Diagnose.

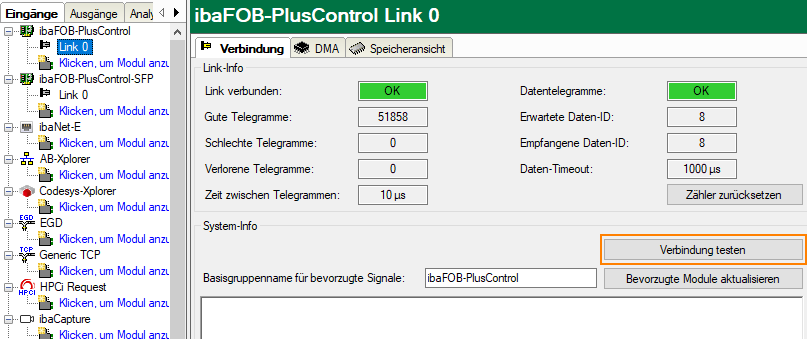

Im Register Verbindung wird mit einem Klick auf den Button <Verbindung testen> die Verbindung zum angeschlossenen PLUSCONTROL-System aufgebaut.

Ist die Verbindung zum PLUSCONTROL-System erfolgreich, werden folgende Aktionen durchgeführt:

1. Die Systeminformation aus dem angeschlossenen PLUSCONTROL CP wird gelesen und im Register Verbindung angezeigt.

2. Das Adressbuch wird gelesen und ausgewertet: Das Adressbuch enthält alle verfügbaren Variablen. Neben den Standardsignalen gibt es „bevorzugte Signale“, siehe Kapitel Konfiguration Bevorzugte Module.

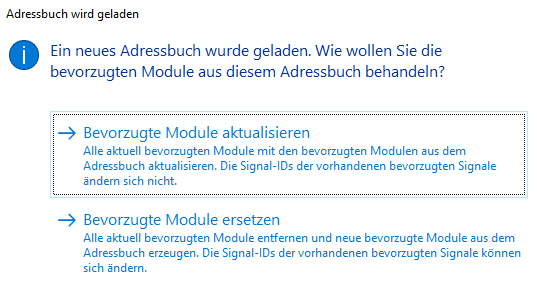

3. Für die bevorzugten Signale werden in ibaPDA automatisch "bevorzugte Module" angelegt. Wenn das Adressbuch aktualisiert ist, erscheint ein Dialog mit Auswahlmöglichkeiten, wie mit den bevorzugten Signalen verfahren werden soll:









4. 1. Bevorzugte Module aktualisieren: Die bevorzugten Module werden aktualisiert mit den bevorzugten Modulen aus dem Adressbuch. Die Signal-IDs der bereits existierenden bevorzugten Signale bleiben dabei erhalten.

   2. Bevorzugte Module ersetzen: Die aktuellen bevorzugten Module werden gelöscht und durch neue bevorzugte Module aus dem Adressbuch ersetzt. Die Signal-IDs der bevorzugten Signale können sich ändern.

5. Für die bevorzugten Signale werden automatisch Gruppen im I/O-Manager angelegt. Den Gruppennamen können Sie im Textfeld am unteren Rand des Registers eingeben. Standardvorbesetzung ist "ibaFOB-PlusControl".









Siehe auch Kapitel Gruppen.
