Standardmodule können bevorzugte Symbole und Standardsymbole enthalten.
Modul hinzufügen

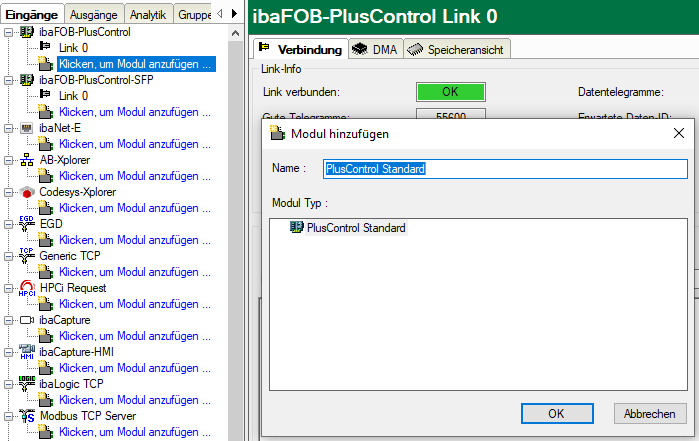

Standardmodule können manuell hinzugefügt werden, indem Sie mit der rechten Maustaste auf den Link der ibaFOB-PlusControl-Karte klicken und PlusControl Standard auswählen.

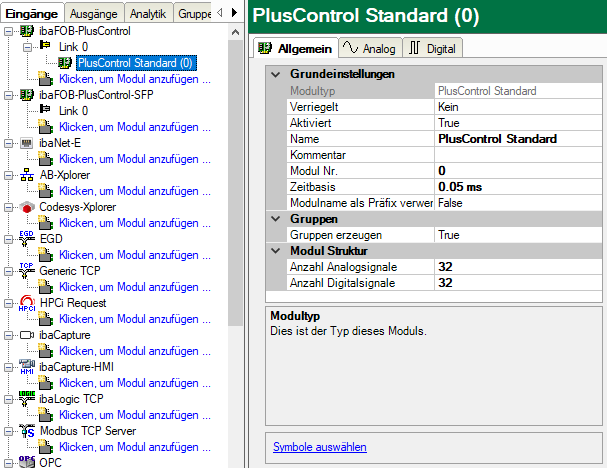

Register Allgemein
Grundeinstellungen
Modultyp (nur Anzeige)
Zeigt den Typ des aktuellen Moduls an.
Verriegelt
Sie können ein Modul verriegeln, um ein versehentliches oder unautorisiertes Ändern der Einstellungen zu verhindern.
Aktiviert
Aktivieren Sie das Modul, um Signale aufzuzeichnen.
Name
Hier können Sie einen Namen für das Modul eintragen.
Kommentar
Hier können Sie einen Kommentar oder eine Beschreibung zum Modul eintragen. Dies wird dann als Tooltip im Signalbaum angezeigt.
Modul Nr.
Diese interne Referenznummer des Moduls bestimmt die Reihenfolge der Module im Signalbaum von ibaPDA-Client und ibaAnalyzer.
Zeitbasis
Alle Signale dieses Moduls werden mit dieser Zeitbasis erfasst.
Modulname als Präfix verwenden
Diese Option stellt den Modulnamen den Signalnamen voran.
Gruppen
Gruppen erzeugen
Wenn TRUE ausgewählt ist, werden die Symbole entsprechend der Struktur im Adressbuch in die I/O-Manager-Gruppen eingetragen, die bereits für die bevorzugten Signale angelegt sind.
Siehe auch Kapitel Gruppen.
Modulstruktur
Anzahl Analogsignale
Festlegung der Anzahl der Analogsignale für dieses Modul.
Anzahl Digitalsignale
Festlegung der Anzahl der Digitalsignale für dieses Modul.
Hinweis |
|
|---|---|
 |
Wenn Sie auf ein Feld klicken, wird die Beschreibung dazu in dem Textfeld unterhalb der Eingabefelder angezeigt. Für eine detaillierte Beschreibung der Parameter wird auf das ibaPDA-Handbuch verwiesen. |
Symbole auswählen

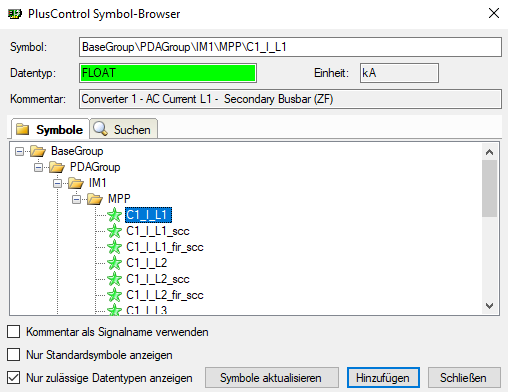

Die Messwerte für dieses Standardmodul können im PlusControl Symbol-Browser ausgewählt werden. Zum Öffnen des Symbol-Browsers klicken Sie auf den blauen Link Symbole auswählen.
Bevorzugte Symbole sind mit einem Sternsymbol
, Standardsymbole sind mit einer Fahne
gekennzeichnet.
Für die Handhabung der Symbole stehen folgende Optionen zur Auswahl:
Kommentar als Signalname verwenden
Der Signalkommentar aus der Symboltabelle wird als Signalname im Standardmodul verwendet.
Nur Standardsymbole zeigen
Filterfunktion für Standardsymbole
Nur zulässige Datentypen anzeigen
Symbole, deren Datentyp nicht unterstützt wird, werden nicht angezeigt. Um Symbole für die Aufzeichnung hinzuzufügen, markieren Sie die gewünschten Symbole und klicken auf <Hinzufügen>. Die markierten Symbole werden in die entsprechenden Register Analog oder Digital eingefügt.
Tipp |
|
|---|---|
 |
Durch Halten der Taste <Shift> oder <Strg> können Sie auch mehrere Symbole auf einmal markieren und dann hinzufügen. |
Register Analog
Identisch zu den Analog-Registern der bevorzugten Module.

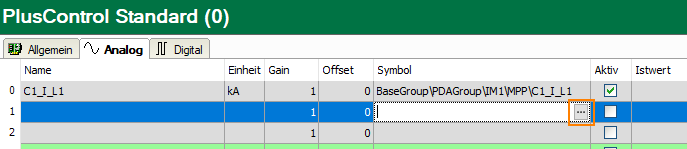

Zusätzlich besteht die Möglichkeit, direkt mit Klick auf den Button < …> den Symbol-Browser aufzurufen und Variablen einzutragen
Register Digital
Identisch zu den Digital-Registern der bevorzugten Module.
Zusätzlich besteht die Möglichkeit, direkt mit Klick auf den Button <…> den Symbol-Browser aufzurufen und Variablen einzutragen
