Wenn Sie die Schnittstelle ibaFOB-PlusControl in der Baumstruktur des I/O-Managers markieren, werden im rechten Teil des Dialogfensters die Eigenschaften der Karte in 3 Registern angezeigt.
Register Konfiguration
Neben der grafischen Darstellung der Karte werden hier Interrupt-Modus, Adressen und Speicherbereiche im PCIe-Bus angezeigt.
Die grafische Darstellung der Karte ist dynamisiert, d. h. die 7-Segmentanzeige mit der Kartennummer und die Leuchtdioden für den Verbindungsstatus geben den gleichen Zustand wieder, der auch an der Karte selbst zu sehen ist. Siehe Kapitel Konfiguration der Karte.
Die Anzeigen und deren Bedeutung sind im Kapitel Anzeigeelemente beschrieben.

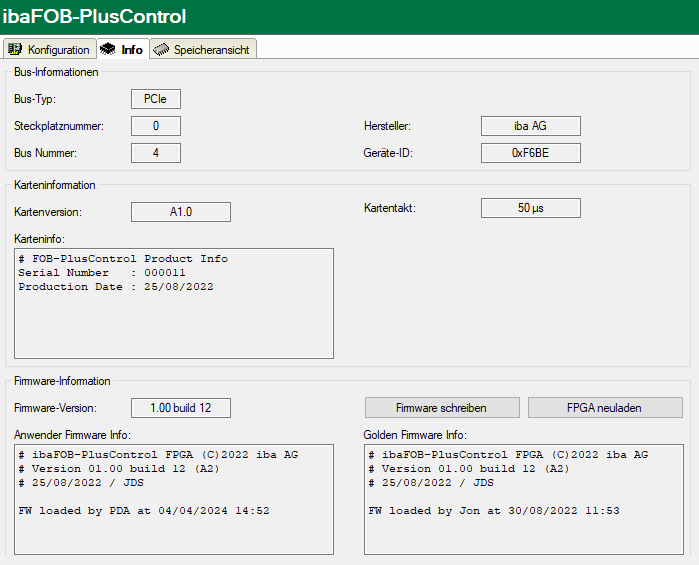

Register Info
Informationen über die Karte und die geladene Firmware erhalten Sie im Register Info. Funktionen für Service und Support, wie z. B. das Neuladen des FPGA und Aktualisieren der Firmware, sind ebenfalls integriert.
Hinweis |
|
|---|---|
 |
Eine Aktualisierung der Firmware sollte erst nach Rücksprache mit der Abteilung Service und Support der iba AG durchgeführt werden. Mithilfe des Dialogs „Firmware schreiben“ können Sie die entsprechende Datei auswählen und laden. |

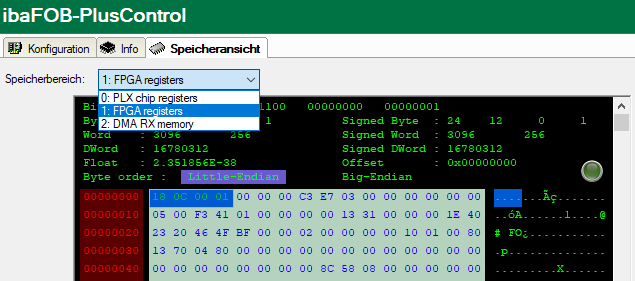

Register Speicheransicht
Diese Ansicht dient der Diagnose der internen Register- und Speicherbereiche.
