Beachten Sie bei der Synchronisation von mehreren Karten folgende Hinweise.
Hinweis |
|
|---|---|
 |
Eine schlechte oder fehlende Synchronisation kann zu unbeständigen oder widersprüchlichen Datenblöcken führen. Dies kann Auswirkungen auf die Signalkorrelation haben! Jede Karte wird mit einem Synchronisationskabel (Flachbandkabel) für 6 Karten ausgeliefert. Unbenutzte Anschlüsse des Synchronisationskabels können unbenutzt bleiben und müssen nicht terminiert werden. Wenn Karten gesteckt oder gezogen werden, dann kann sich die gesamte Konfiguration des Rechners ändern. Das hat eventuell auch Auswirkungen auf die Signale oder die I/O-Konfiguration des Systems, weil sich unter Umständen die Baugruppen-ID ändert. Stecken Sie die LWL-Leitungen nach Änderungen auf die entsprechende Karte um. Sichern Sie vor jeder Hardware-Änderung Ihre Systemkonfiguration. |
Voraussetzung: Die Karten sind im Rechner eingebaut.
-

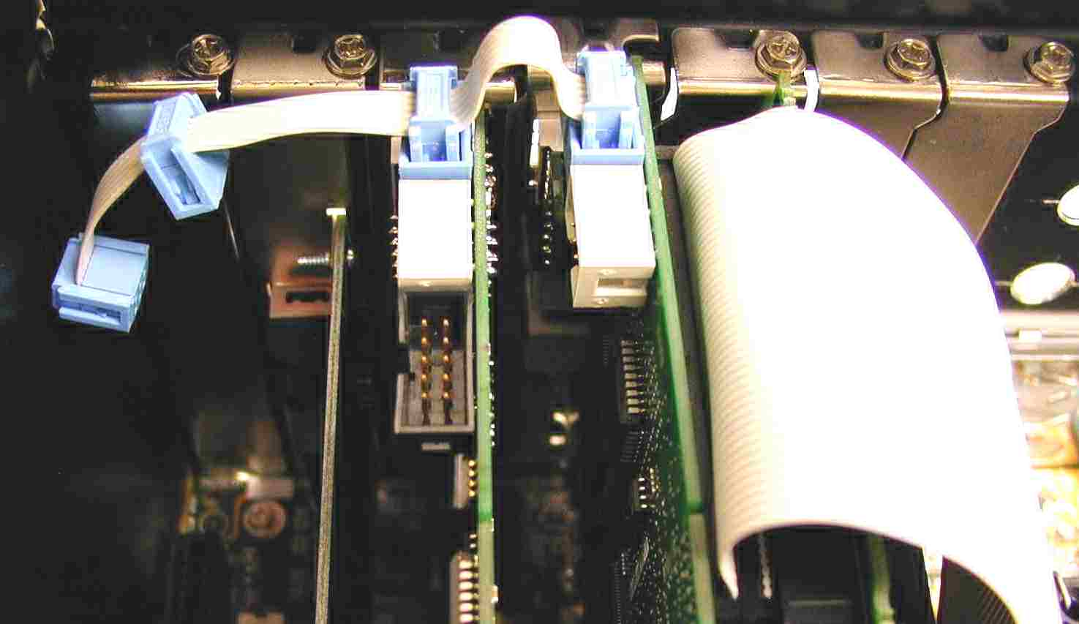

Stecken Sie auf alle Karten, die miteinander synchronisiert werden sollen, das Synchronisationskabel auf (hellblaue Buchse SYNC).
Siehe Kapitel Steckanschlüsse
-
Schließen Sie den Rechner wieder.
-
Stecken Sie den Netzstecker in die Schutzkontakt-Steckdose.
-
Schalten Sie die Spannungsversorgung ein.
-
Starten Sie den Rechner.
