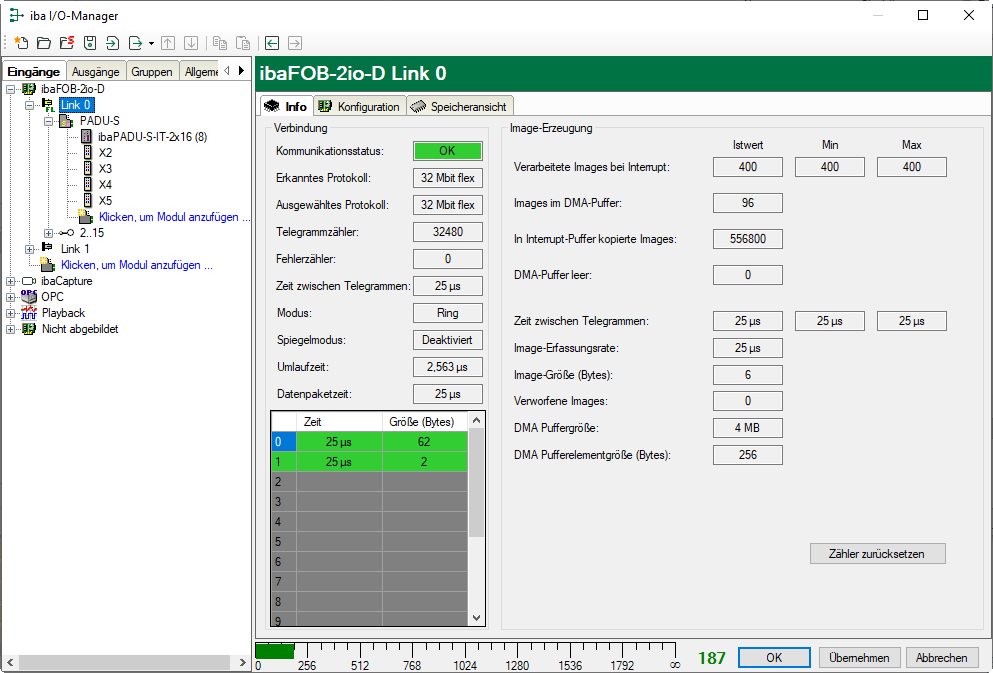

Die folgende Abbildung zeigt die Informationen, die Sie erhalten, wenn ein Link mit 32Mbit Flex arbeitet. Pro Link können bis zu 15 Geräte in einer Ringstruktur angeschlossen werden. Im Signalbaum entsprechen Link 1 - 15 unterhalb der ibaFOB-D-Karte der Adresse, die mit dem Drehschalter am angeschlossenen Gerät eingestellt ist.

Informationen zu den Bereichen Verbindung und Image-Erzeugung finden Sie in Kapitel Link-Ansicht – 32Mbit.

Zusätzliche Angaben sind:

Verbindung

Zeit zwischen den Telegrammen

Zeit zwischen zwei Telegrammen, die von der ibaFOB-D-Karte gemessen wird

Sie sollte gleich der Datenpaketzeit sein.

Modus

Der Zustand der Verbindung wird angezeigt:

  • Ring: Ein oder mehrere Geräte (Kaskade) sind bidirektional angeschlossen und der LWL-Ring ist geschlossen.

  • Offene Kette: Nur der LWL-Eingang ist mit einem Gerät verbunden. Der Ausgang ist nicht angeschlossen oder der Ring ist an einer Stelle der Kaskade unterbrochen.

Spiegelmodus

Anzeige, ob der Spiegelmodus deaktiviert oder aktiviert ist

Ist der Spiegelmodus aktiviert, wird angezeigt, ob die Karte als Master- oder Slave-System konfiguriert ist. Eine Beschreibung des Spiegelmodus finden Sie in Kapitel Spiegelmodus mit 32Mbit Flex.

Umlaufzeit

Telegrammlaufzeit im geschlossenen LWL-Ring.

Die Zeit hängt ab von der Anzahl der angeschlossenen Geräte in der Kaskade (ca. 2 µs pro Gerät).

Aufgrund dieser Umlaufzeit, können die Daten der angeschlossenen Geräte max. um einen Telegrammzyklus asynchron sein.

Datenpaketzeit

Zyklus, mit dem die Datenpakete abgeschickt werden. (Kleinste eingestellte Zeitbasis der angeschlossenen Geräte oder 100 µs, wenn diese Zeitbasis ein ganzzahliges Vielfaches von 100 µs ist. Die Zeitbasis aller Geräte muss ein Vielfaches der kleinsten Zeitbasis sein.)

Tabelle

Die Tabelle zeigt die Zykluszeit und die Datengröße für die jeweiligen Kanäle:

  • Zeile 0: Ethernet-Kanal

  • Zeilen 1-15: angeschlossene Geräte mit der jeweiligen Adresse 1-15
