Im Register Konfiguration können Sie den Interrupt-Modus einstellen.

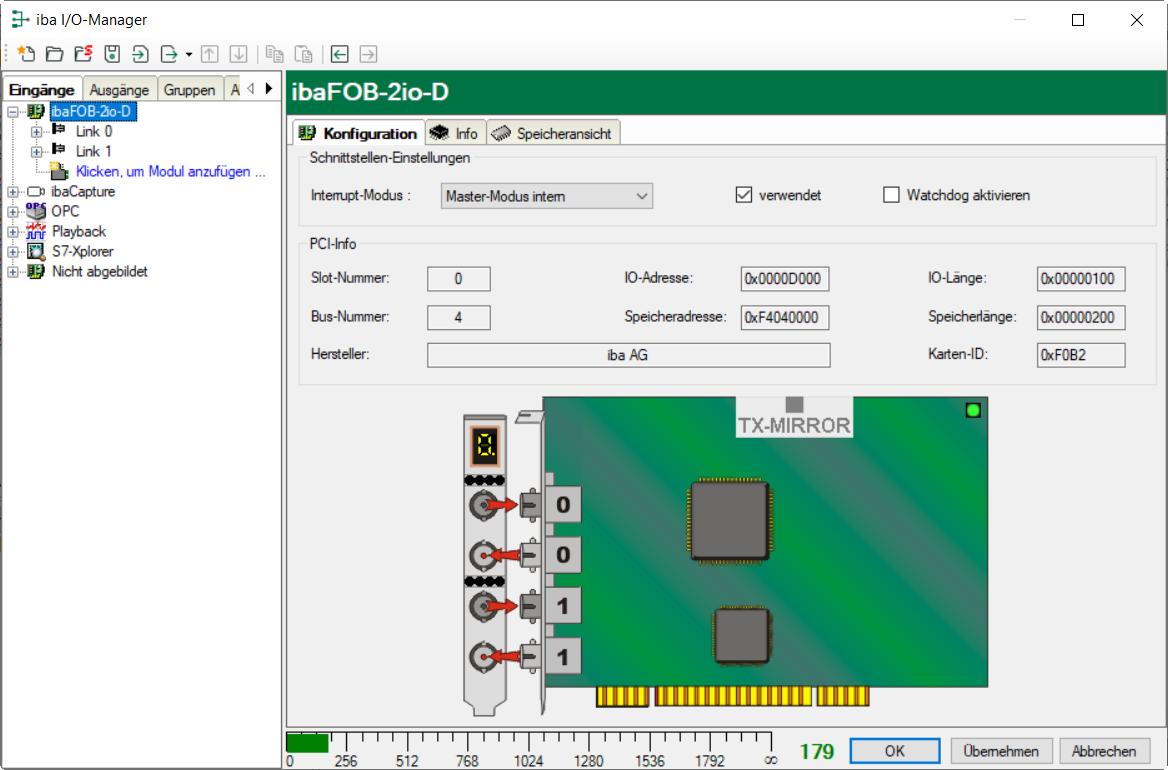

Wenn Sie in der Baumstruktur vom ibaPDA I/O-Manager die Schnittstelle "ibaFOB-2io-D" markieren, dann wird im rechten Teil des Dialogs eine vereinfachte Darstellung der Karte angezeigt.

verwendet

Aktivieren Sie die Option, wenn Sie die Karte mit ibaPDA verwenden wollen.

Watchdog aktivieren

Aktivieren Sie diese Option, um die Funktion des ibaPDA-Systems durch ein anderes System zu überwachen. Ist der Watchdog aktiviert, dann wird ein Alarmtelegramm generiert, wenn die Messung länger als 2 Sekunden nicht läuft. Das Alarmtelegramm kann nur in Zusammenhang mit LWL-Ausgaben genutzt werden (I/O-Manager Ausgänge). Dementsprechend ist eine ibaFOB-io-, ibaFOB-2io- oder ibaFOB-4o-Karte erforderlich.

Wenn ein Alarm auftritt, dann werden in dem Ausgabetelegramm alle Werte auf 0 (Null) gesetzt.

Auch während des Bootens des Rechners ist der Alarm gesetzt. Wenn ein Alarm auftritt, dann leuchten alle roten LEDs an den LWL-Eingängen. Auch die LED für den Debug auf der Karte leuchtet dann rot.
