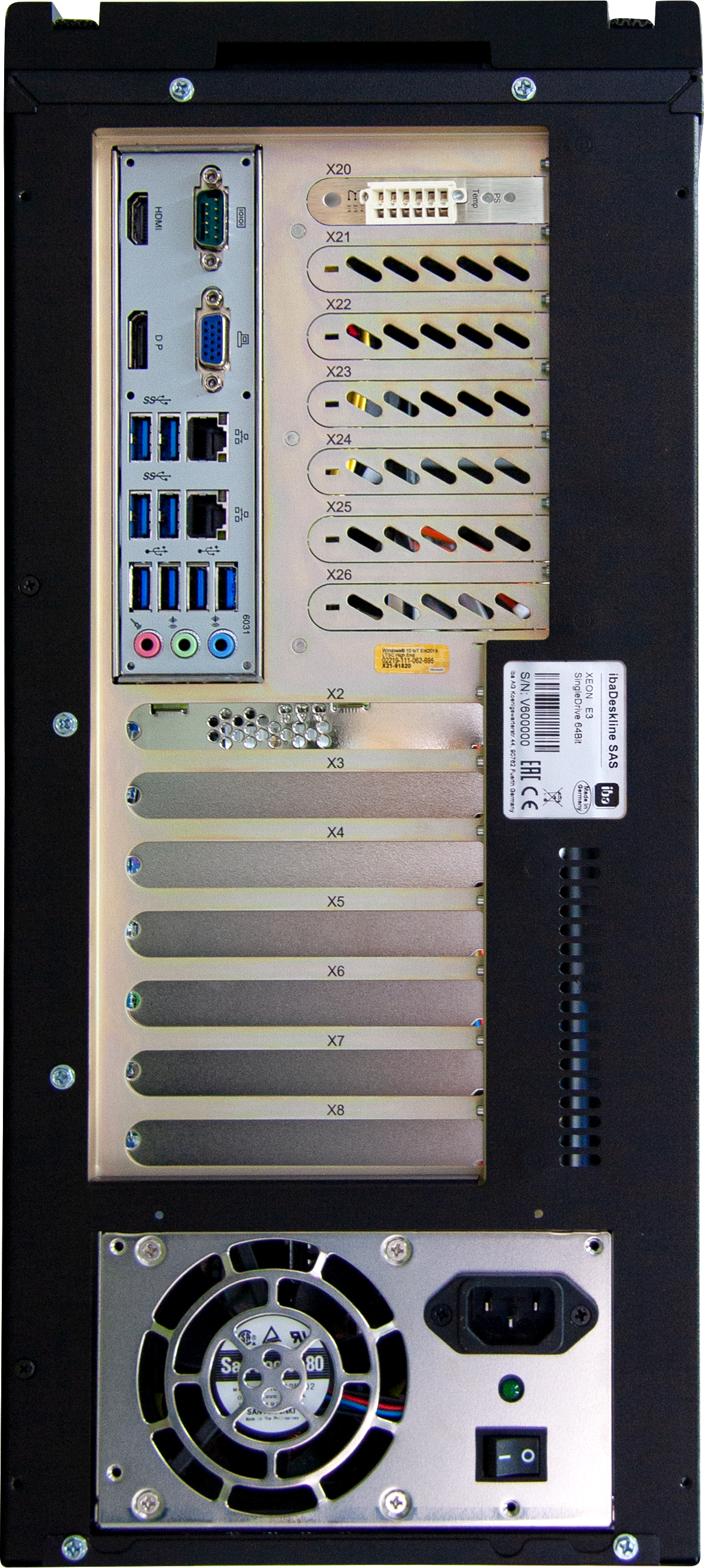

Bei Auslieferung sind Messwerterfassungskarten und Zusatzkarten standardmäßig in den nachfolgend beschriebenen Steckplätzen eingebaut.

Einbauorte von Messwerterfassungskarten (X3 – X7)

  • Beginnend mit Slot X7 wird der Rechner bis Slot X3 bestückt

    (X7 entspricht bei der ersten Karte Kartennummer 0)
Einbauorte von Karten mit Rackline-Slots (Kurzbauform, X20 - X26)

  • ibaOutState wird in Slot X20 eingebaut

  • ibaFOB-4o-D rackline-slot wird beginnend bei X25 eingebaut und mit X7 beginnend verbunden.

  • ibaFOB-4o-D rackline-slot als Sync-Out (gespiegelter Ausgang) wird in X26 eingebaut und mit der ersten ibaFOB-xi-D-Karte verbunden

Verbindungen von ibaFOB-4o-D mit ibaFOB-xi-D-Eingangskarten:

  • X25 – X7

  • X24 – X6

  • X23 – X5

  • X22 – X4

  • X21 – X3
