Mit dem Split-Task können Sie eine DAT-Datei in mehrere kleine DAT-Dateien aufsplitten. Die Dateien enthalten dieselben Signale wie die ursprüngliche DAT-Datei, jedoch mit kleineren Zeitbereichen.

Wenn die Originaldatei mit einem Kennwort geschützt ist, dann werden die erzeugten Teildateien mit dem gleichen Kennwort geschützt.

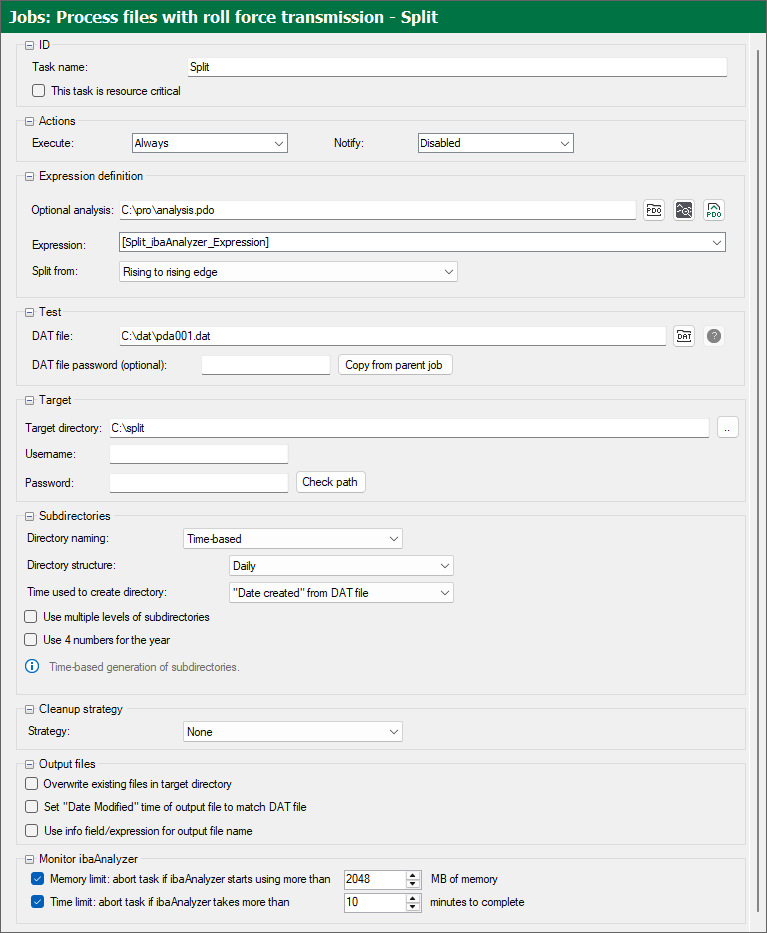

Im Folgenden werden die Task-spezifischen Einstellungen erläutert. Zu allen anderen Einstellungen siehe Task konfigurieren.

Ausdruck definieren

Hier können Sie anhand eines Ausdrucks festlegen, wie die Ausgangsdatei in DAT-Dateien mit kleineren Zeitbereichen aufgesplittet werden soll.

Optionale Analyse

Die Angabe einer Analysevorschrift ist optional. Wenn der Ausdruck, der das Splitten der DAT-Datei definiert, ausreicht, kann die Angabe einer Analysevorschrift entfallen. Wenn Sie eine Analysevorschrift verwenden möchten, tragen Sie Pfad- und Dateiname der PDO-Datei in dieses Feld ein oder wählen Sie die Datei mithilfe des Browse-Buttons aus. Klicken Sie auf den ibaAnalyzer-Button neben dem Feld, um zu prüfen ob ibaAnalyzer die PDO-Datei öffnen kann.

Ausdruck

Tagen Sie hier einen Ausdruck ein, der zum Splitten der DAT-Datei verwendet werden soll. In der Regel wird hier ein Digitalsignal verwendet. Sie können auch eine Formel bzw. einen Ausdruck eintragen, in dem Signale aus der Messdatei verwendet werden. In diesem Fall ist die Befehlssyntax von ibaAnalyzer zu beachten.

Aufteilen von

Hier können Sie entscheiden, wie das im Feld Ausdruck angegebene Signal zur Trennung der DAT-Dateien verwendet wird. Zwei Optionen stehen zur Auswahl:

  • Steigender bis steigende Flanke:

    Der erste Teil der DAT-Datei wird vom Beginn des Zeitbereichs bis zum ersten Übergang des "Ausdrucks" von FALSE nach TRUE aufgeteilt. Zudem wird die Datei von jedem Übergang von FALSE/TRUE zum nächsten Übergang von FALSE/TRUE aufgeteilt. Der letzte Teil reicht vom letzten FALSE/TRUE Übergang bis zum Ende des Zeitbereichs.

  • Steigender bis fallender Flanke:

    Nur die Teile des Zeitbereichs der DAT-Datei, in denen der "Ausdruck" als TRUE erkannt wird, werden in neue Dateien gespeichert. Für jeden Bereich, in dem der "Ausdruck" TRUE ist, wird eine separate DAT-Datei erzeugt.

Beachten Sie, dass beim Öffnen und Anhängen der entstandenen Dateien in ibaAnalyzer und bei Auswahl der Option Von steigender bis steigende Flanke die gesamte Originaldatei dargestellt wird, ohne dass Daten verloren gehen. Bei der Auswahl der Option Von steigender bis fallender Flanke werden Lücken in den Signalen entstehen, wenn der "Ausdruck" FALSE war. Diese Daten werden nicht dargestellt.

Test

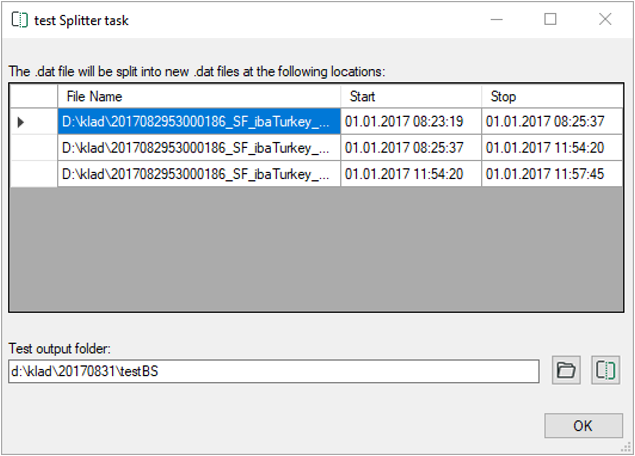

Im Bereich Test können Sie den Split-Task anhand einer DAT-Datei testen. Tragen Sie Pfad- und Dateiname der Testdatei in das Feld ein oder wählen Sie die Datei mithilfe des Browse-Buttons aus. Wenn Sie einen gültigen Pfad eingegeben haben, öffnen Sie mit einem Klick auf den Button <?> den Testdialog.

Das Testen des Split-Tasks wird jedoch nicht unterstützt, wenn der Dienst auf einem entfernten System läuft.

In der Tabelle werden die potenziellen Teildateien aufgelistet. Je nach Komplexität des Ausdrucks, der optionalen Analyse und der Datenmenge kann dies eine Weile dauern. Mit dem <Stopp>-Button können Sie den Vorgang abbrechen.

Im Feld Ausgabeverzeichnis für Test geben Sie einen Pfad zu einem Verzeichnis an, in dem die resultierenden DAT-Dateien erzeugt werden sollen, oder wählen Sie ein Verzeichnis mithilfe des Browse-Buttons aus. Um das Splitten der DAT-Datei entsprechend der Analysevorschrift zu starten, klicken Sie auf den <Split>-Button. Anstelle des <Split>-Buttons erscheint wieder ein <Stopp>-Button, mit dem Sie den Vorgang abbrechen können. Mit <OK> verlassen Sie den Dialog.
