Der Kacheltyp Liniendiagramm ermöglicht die Visualisierung längen- und zeitbasierter Signale aus DAT-Dateien.

  1. Tippen Sie unter SignaleVerfügbare Signale auf die Option Gruppe.

    Die Liste der verfügbaren Signale aus jeder DAT-Datei wird standardmäßig in einer modulbasierten Baumstruktur angezeigt.

    Die Messsignale werden in der Modulansicht mit Modulnummer und Modulnamen angezeigt. Unter den Modulen werden die jeweils zugeordneten Analogsignale und Digitalsignale mit den zugehörigen Signalnummern und Signalnamen aufgelistet. Analoge und digitale Signale sind dabei durch unterschiedliche Symbole gekennzeichnet, siehe Symbole in der Software.

  2. Tippen Sie auf das jeweilige Signal in der Baumstruktur um die Darstellung im Diagramm zu aktivieren.

    Die Darstellung der längenbasierten Signale im Liniendiagramm beginnt immer bei 0 m.

    Wenn die DAT-Dateien mit ibaQDR aufgezeichnet sind, dann werden die Signale grundsätzlich als längenbasierte Signale dargestellt. Im Bereich Optionen ist eine nur für QDR-Dateien verfügbare Funktion vorhanden, welche die aktuell gewählten Signale in die zeitbasierte Ansicht umschaltet. Ein Diagramm kann auch Signale mit unterschiedlichen Zeitbasen darstellen.

  3. Wählen Sie die Spalten aus der Datenbank-Indextabelle.

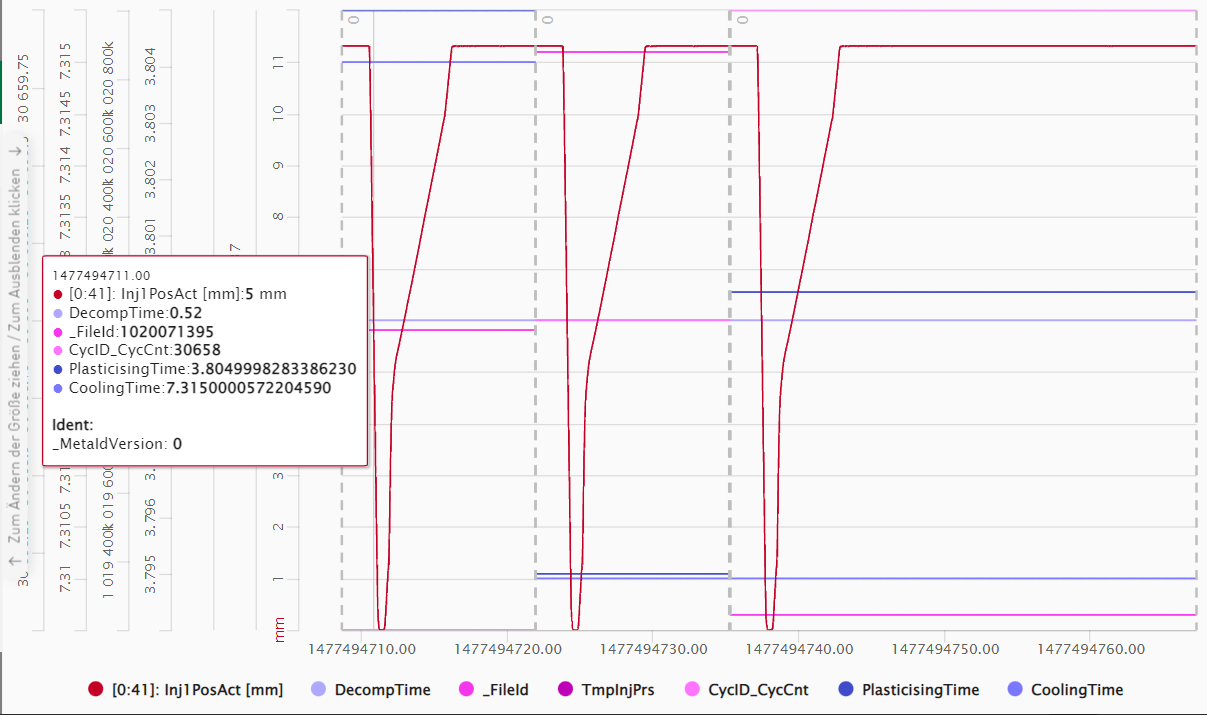

    Neben den Namen für die aktuell gezeigten Messsignale werden zusätzliche Werte, z. B. Materialbezeichnungen, in der Legende eingeblendet. Die Signalwerte werden entweder in angehängter oder gestapelter Ansicht dargestellt.

    In der angehängten Ansicht werden die Werte zusammen mit der Anfangs- und Endmarkierung der DAT-Datei angezeigt.

  4. Wählen Sie optional unter Optionen eine andere Signalansicht, siehe Optionen.
