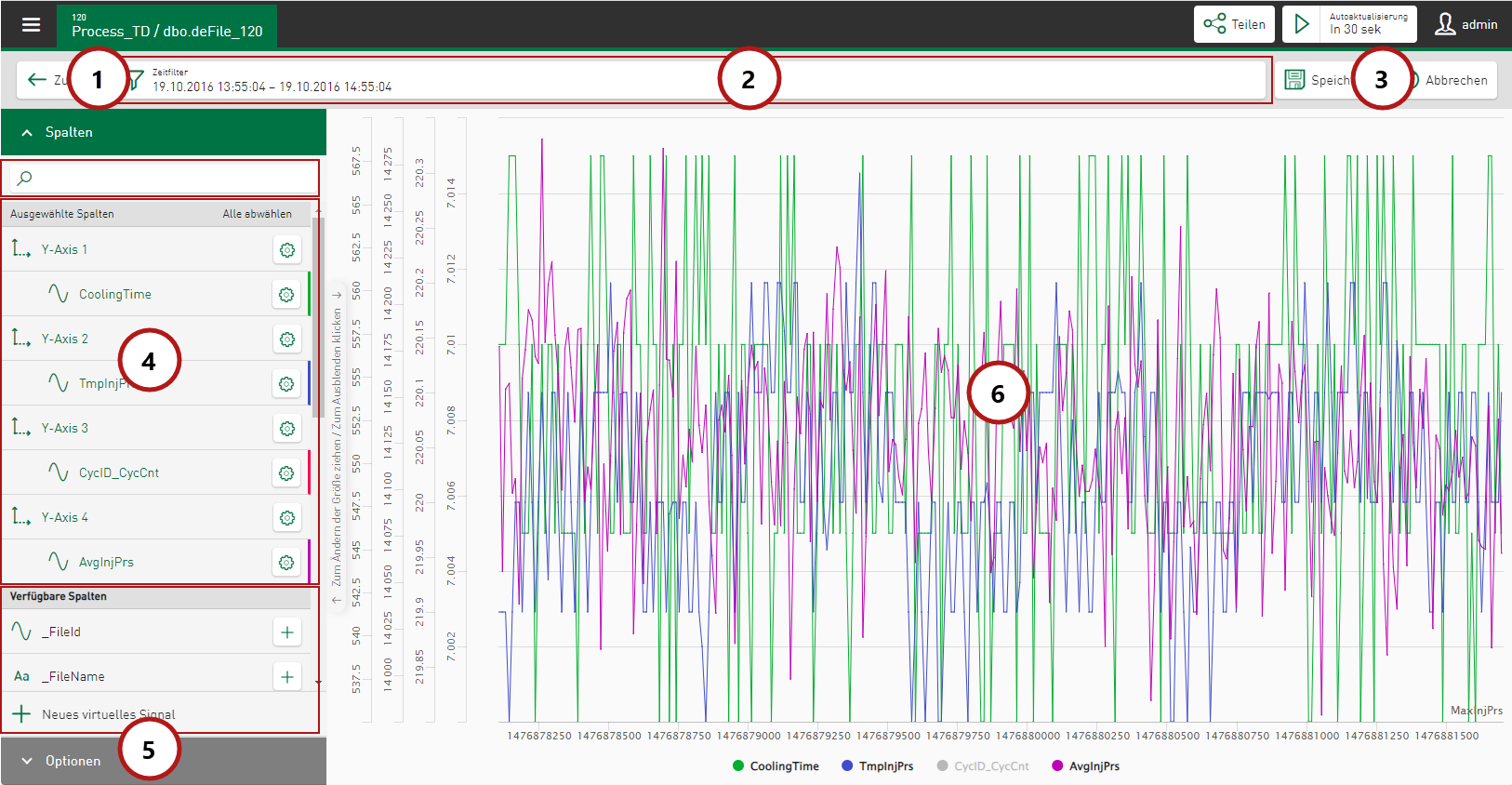

ibaDaVIS bietet verschiedene Kacheltypen zur Visualisierung von Daten und Wertereihen an. Die angezeigten Optionen und Auswahlfelder richten sich dabei nach dem gewählten Datenquellentyp und Kacheltyp.

1

<Zurück>

Zurück zur Dashboard-Ansicht

2

Zeitfilter und kachelspezifische Filteroptionen

siehe Zeitfilter setzen

3

<Speichern>/<Abbrechen>

Änderungen an den Einstellungen sichern oder verwerfen

4

Verfügbare und ausgewählte Spalten oder Signale

siehe Signale hinzufügen und abwählen

siehe Virtuelles Signal zu Kachel hinzufügen

5

Optionen

abhängig von Kacheltyp und Datenquellentyp

6

Voransicht

Visualisierung der ausgewählten Spalten und Optionen

Je nach Kacheltyp und Datenquellentyp stehen noch weitere, kachelbezogene Schaltflächen zur Verfügung:

  • Datei-Identifikatoren

  • Kategorie

  • X-Achsenspalte

  • Farbachse

  • Marker

  • Tooltips

Ansicht anpassen

Durch Ziehen der Steuerleiste <Zum Ändern der Größe ziehen/Zum Ausblenden klicken> können Sie die Breite des Bereichs verändern. So können z. B. Signalnamen vollständig angezeigt werden, die vorher nicht sichtbar waren.

Tippen Sie auf die Steuerleiste, um die Kacheleigenschaften auszublenden und die Voransicht auf der gesamten Bildschirmbreite anzuzeigen. Um die Kacheleigenschaften wieder einzublenden, tippen Sie erneut auf die Steuerleiste.
