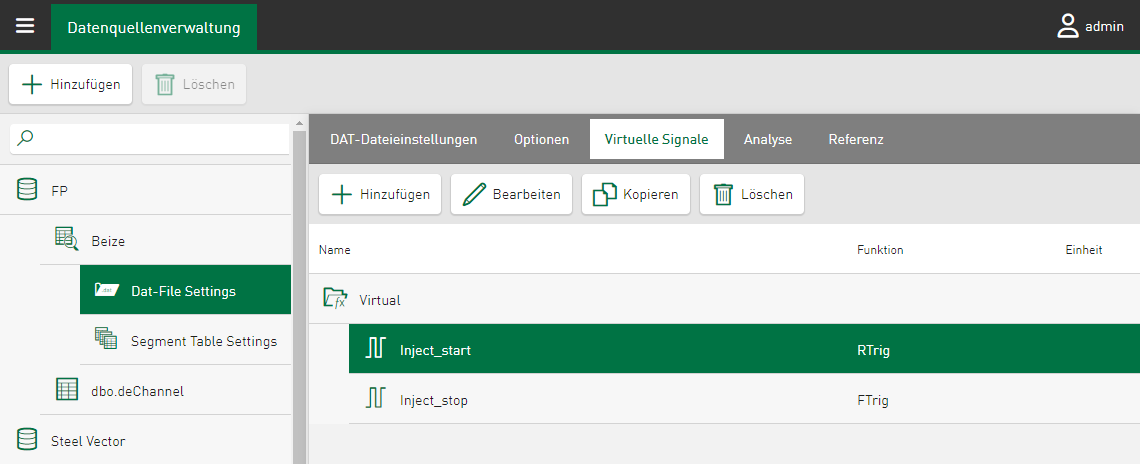

In der Datenquellenverwaltung können Sie virtuelle Signale aus unterschiedlichen Datenquellen hinzufügen und bearbeiten, um Vergleichswerte für Datenbanktabellen, DAT-Dateien und HD-Ablagen darzustellen. Bereits konfigurierte virtuelle Funktionen werden in tabellarischer Form angezeigt. Die aktuell ausgewählte und bearbeitete Funktion ist immer grün hinterlegt.

  1. Öffnen Sie in der Datenquellenverwaltung in den Einstellungen zur Datenquelle das Register Virtuelle Signale.

  2. Um ein neues virtuelles Signal hinzuzufügen, tippen Sie auf <Hinzufügen>, um ein vorhandenes virtuelles Signal zu bearbeiten, tippen Sie entsprechend auf <Bearbeiten>.

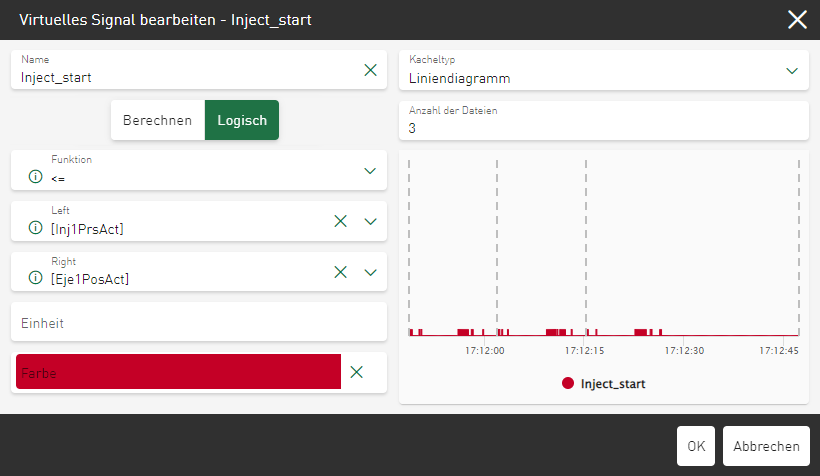

    Ein Dialogfenster wird geöffnet, das in einen Konfigurationsbereich und einen Vorschaubereich gegliedert ist.

  3. Legen Sie im Konfigurationsbereich einen Namen, die Funktion, Signalparameter und Eingangswerte für jeweils ein virtuelles Signal fest.

    Für weitere Informationen zu den möglichen Funktionen, siehe Virtuelle Signale im Überblick.

    Im Vorschaubereich wird passend zur aktuellen Datenquelle und den gewählten Funktionen das aktuell ermittelte Ergebnis für das virtuelle Signal angezeigt. Als Standardansicht wird das virtuelle Signal in einem Liniendiagramm dargestellt.

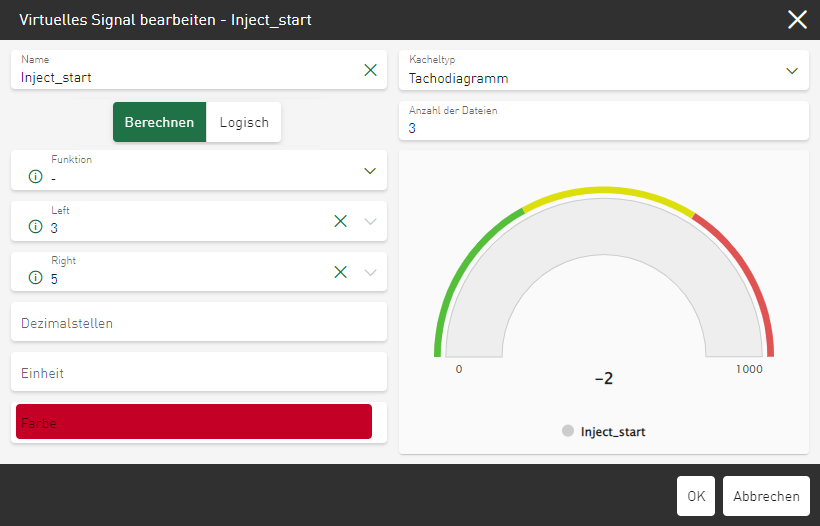

  4. Um den Kacheltyp für die Darstellung zu ändern, wählen Sie diesen in der Auswahlliste.

    Es stehen ausschließlich die Kacheltypen zur Auswahl, die mit der Funktion kompatibel ist.

  5. Weisen Sie optional dem virtuellen Signal eine Einheit zu.

    Die Voreinstellung der Einheit ist sinnvoll, um die automatischen Achseneinstellungen in Dashboardkacheln zu nutzen und schnell sinnvolle Darstellungen zu erzeugen.

  6. Weisen Sie optional dem virtuellem Signal eine Standardfarbe zu.

    Diese Standardfarbe wird in allen Diagrammen verwendet, in denen dieses Signal gezeigt wird.

  7. Bestätigen Sie Ihre Eingaben mit <OK>.

    Das virtuelle Signal wird unter dem gewählten Namen im Signalbaum der Dashboardkacheln sichtbar und kann zur Anzeige oder für Skalierungsaufgaben genutzt werden.

Hinweise zu Eingangs- und Parameterwerten

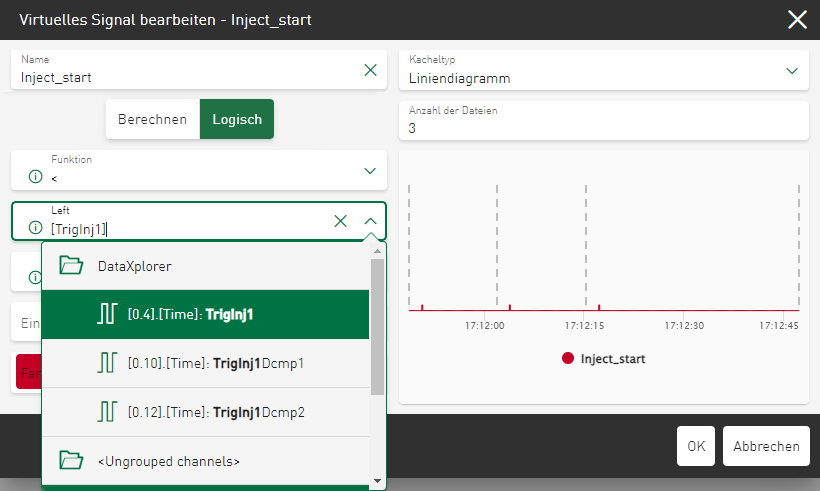

Die Anzahl der im Dialog eingeblendeten Eingangs- und Parametereingabefelder ändert sich entsprechend der gewählten Funktionsgruppe. In den jeweiligen Eingabefeldern können Sie über eine Auswahlliste den Signalbaum der hinterlegten Datenquelle aufrufen. Tippen Sie auf einen Namen im Signalbaum und wählen Sie gezielt einen Wert für das jeweilige Parameterfeld des virtuellen Signals aus. Je nach Auswahl können auch mehrere Werte angewählt werden.
