Beispiel für die Visualisierung des Prozessstatus in einem Kreisdiagramm

Ein Kreisdiagramm wird dazu verwendet, um das Verhältnis der Zeitdauer anzuzeigen, während der ein Ventil geschlossen oder geöffnet war. Das Basissignal ist ein digitales Signal im ibaHD-Server.

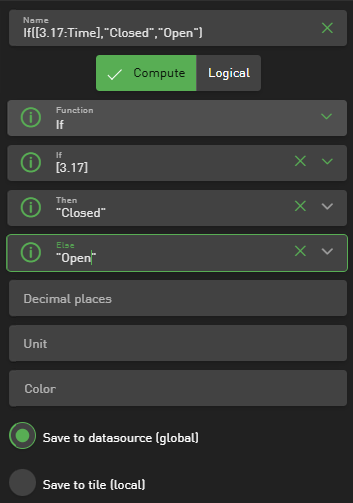

1. Erstellen Sie in der Kachel Kreisdiagramm ein virtuelles Signal mit der Funktion "If".









   Basierend auf dem Status sollen die Zeichenfolgen "Closed" oder "Open" zurückgegeben werden.

2. Wählen Sie unter Verfügbare Signale ein Signal, das Werte für diesen Bereich aufweist.

3. Wählen Sie unter Gruppieren nach Signal das zuvor erstellte virtuelle Signal.

4. Wählen Sie in den Optionen im Feld Aggregation die Funktion "Anzahl".

5. Ändern Sie bei Bedarf noch die Kategoriefarben.

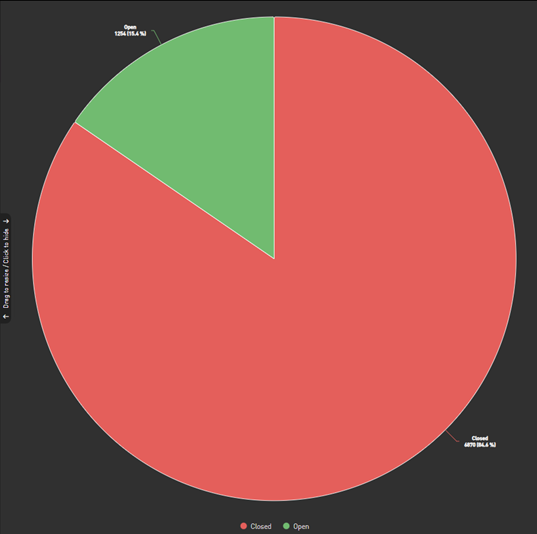

Das Kreisdiagramm zeigt das Verhältnis von "Closed" (hier rot) zu "Open" (grün) an.

Für weiterführende Informationen zum Kreisdiagramm siehe Kacheltyp Kreisdiagramm.
