Gehen Sie wie folgt vor, um ibaDAQ auf einen Baugruppenträger zu montieren.

1. Befestigen Sie den Baugruppenträger auf einer geeigneten Konstruktion.

2. Bringen Sie die Erdung an.

   Eine Beschreibung, wie Sie die Erdung anbringen, finden Sie für die unterschiedlichen Montagesysteme hier:

   • Montage mit Rückwandbus, siehe Rückwandbusmodule

   • Montagesysteme nur für Zentraleinheit, siehe Montagesystem für Zentraleinheit

   • Montagesysteme für ibaPADU-S-B4S, siehe Montagesysteme für ibaPADU-S-B4S

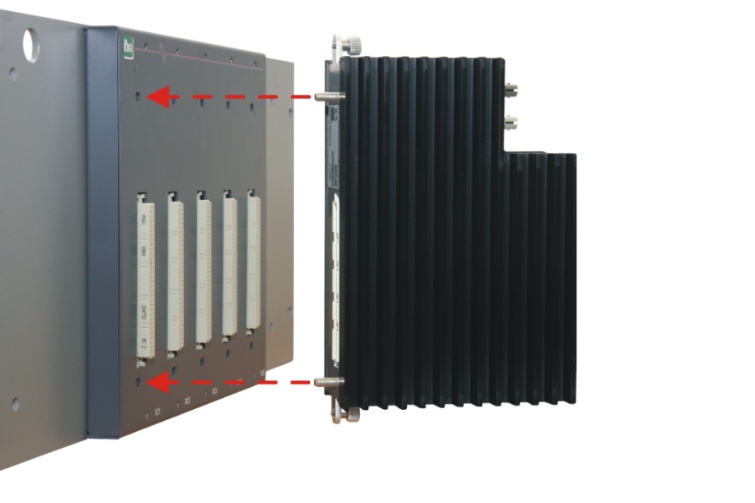

3. Stecken Sie das Gerät auf den linken Steckplatz.

   Achten Sie darauf, dass die Führungsbolzen an der Rückseite des Geräts in die dafür vorgesehenen Bohrungen auf dem Baugruppenträger gleiten.

4. Drücken Sie das Gerät fest und schrauben Sie es oben und unten mit den Befestigungsschrauben fest.

Hinweis
	Schrauben Sie das Gerät und die Module stets fest. Das Stecken bzw. Abziehen der Steckverbinder für die Ein-/Ausgänge kann ansonsten Beschädigungen verursachen.

Hinweis
	Das mobile Messsystem ibaMBox basiert auf dem iba-Modularsystem, das in einem kompakten, stabilen Alu-Koffer integriert ist. In ibaMBox sind die Zentraleinheit und die I/O-Module gemäß Bestellung bereits eingebaut. ibaMBox wird ausschließlich fertig vorkonfiguriert ausgeliefert.
